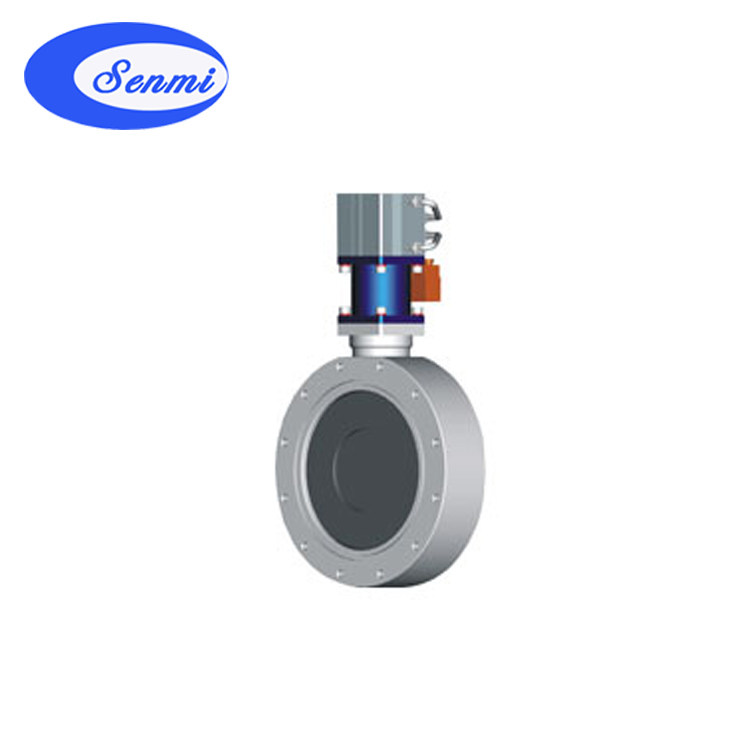

高真空蝶阀

GI-C型高真空调节式蝶阀是用来调节真空系统中的气流量。调节范围0～90角度，适用工作介质为空气，非腐蚀性气体。

高真空蝶阀产品概述

GI-C型高真空调节式蝶阀是用来调节真空系统中的气流量。调节范围0～90角度，适用工作介质为空气，非腐蚀性气体。

高真空蝶阀连接尺寸与性能参数

型号		GI -32C	GI -40C	GI -50C	GI -63C	GI -80C	GI -100C	GI -150C	GI -200C	GI -250C	GI -300C
技术性能
公称通径(DN)		32	40	50	63	80	100	150	200	250	300
外形尺寸	A	51	55	69	72	80	93	122	156	259	284
	L	62	65	71	87	85	110	155	159	167	197
	H	29	32	45	55	63	75	98	117	132	162
连接尺寸	ΦD	78	85	110	130	145	170	220	275	330	380
	ΦB	64	70	90	110	125	145	195	250	300	350
	n-ΦC	4-Φ7		4-Φ9			4-Φ12	8-Φ12			8-Φ14
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7X10^-4
法兰标准		JB919-75
安装位置		任意
介质温度(℃)		丁腈橡胶-25 ~ +80，氟橡胶-30 ~ +150，
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶
