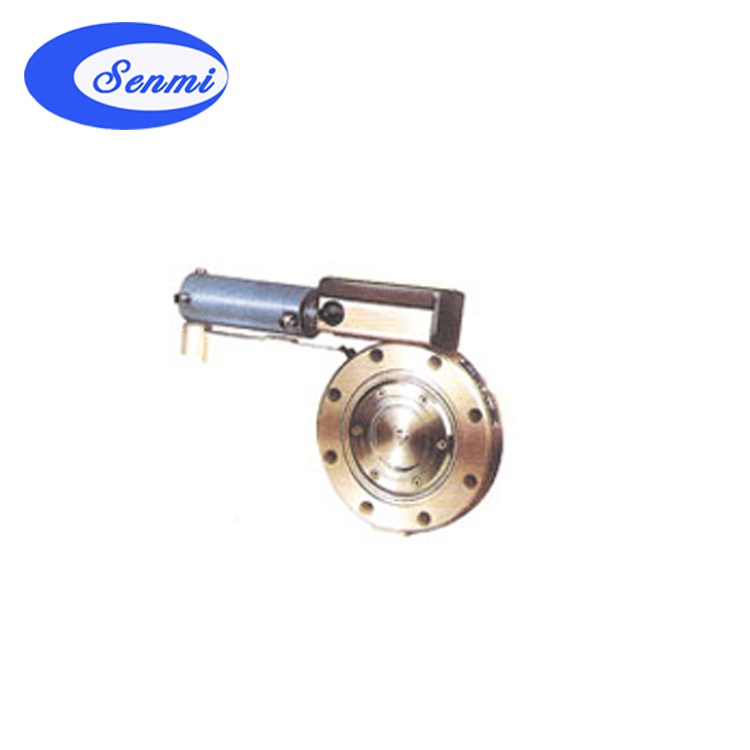

气动高真空蝶阀

GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。

GIQ系列气动高真空蝶阀

　　GIQ系列气动高真空蝶阀适用于高真空系统中用来切断或接通气流功能。

　　气动高真空蝶阀是用压缩空气为动力。通过气动装置改变气路方向，执行气缸推动蝶阀作启闭运动。

GIQ系列气动高真空蝶阀技术参数

型号		GIQ -40	GIQ -50	GIQ -63	GIQ -80	GIQ -100	GIQ -150	GIQ -200	GIQ -250	GIQ -300	GIQ -400	GIQ -500	GIQ -600	GIQ -800
技术性能
公称通径(DN)		40	50	63	80	100	150	200	250	300	400	500	600	800
适用范围(Pa)		10⁵～6.7x10^-4
漏气率（Pa.L/S)		6.7X10^-4
流导(L/S)		50	102	156	300	530	1328	2550	4180	7130	11000	17400	27400	45000
介质温度(℃)		丁腈橡胶-25 ~ +80 氟橡胶-30 ~ +150
电磁换向阀	电源(V/Hz)	220/50
	功率(W)	10
电源压力(MPa)		0.4～0.6
法兰标准		JB919-75
安装位置		任意
主要件材质	阀体、阀板	碳钢（镀镍）或不锈钢
	密封件	丁腈橡胶或氟橡胶

外型连接尺寸

尺寸	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
型号	DN	ΦB	ΦD	h	H	H₁	L₁	L₂	N-Φ9
GIQ-40	40	70	85	22	164	62	78	106	4-Φ9
GIQ-50	50	90	110	22	190	75	78	106	4-Φ9
GIQ-63	63	110	130	26	265	85	93.5	136	4-Φ9 4-Φ9 4-Φ12
GIQ-80	80	125	145	30	284.5	92
GIQ-100	100	145	170	30	309	104
GIQ-150	150	195	220	35	366	136	101	164.6	8-Φ12
GIQ-200	200	250	275	40	422.5	165	117	199	8-Φ12
GIQ-250	250	300	330	45	482	197	117	199	8-Φ12
GIQ-300	300	350	380	55	543	233	128	224.6	8-Φ14
GIQ-400	400	465	500	60	686	293	138	253	8-Φ18
GIQ-500	500	565	600	80	742	355	140	300	12-Φ18
GIQ-600	600	670	710	100	912	428.5	150	330	12-Φ21
GIQ-800	800	880	920	130	1177	565	171.5	445	20-Φ21
