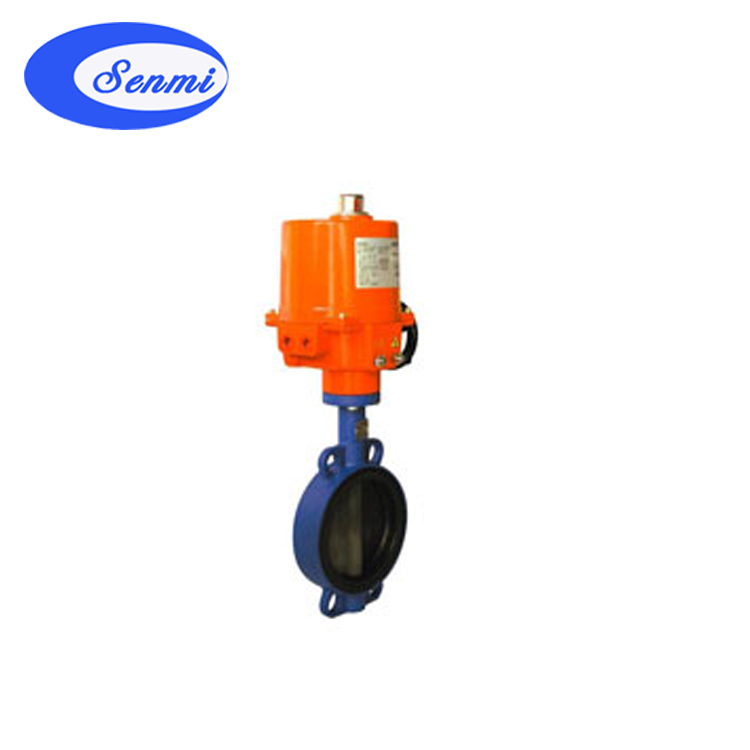

电动真空蝶阀

电动真空蝶阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。

NKD941X真空蝶阀产品概述

　　本阀适用于无腐蚀的饱和水蒸汽低真空管路上，作为闭路设备。该系列阀门密封型蝶阀，蝶阀两端轴封处用0.25MPa的压力密封，确保轴封处不泄漏。NKD941X-25C型其结构为双阀座形式，两座之间以及轴端处均为橡胶眯缝与压力水（压值0.25MPa）相结合形式密封。如用户需要，可在阀体闭上加装电热装置。

真空蝶阀零部件材料

零件名称	阀体、阀板	阀轴、密封座	蝶板密封圈
材料	Q235-A、F钢板	2Cr13、1Cr18Ni9Ti	三元乙橡胶、氟橡胶

主要性能参数

型号		NKD941X-25C	NKD941X-25C
公称压力（MPa)		0.25	0.25
试验压力（MPa)	强度试验	0.4	0.4
	密封试验	0.275	0.275
工作压力（MPa)		0.25	0.25
适用介质		无腐蚀饱和水蒸汽
适用温度		≤120	≤200
真空浅漏率		≤6.67×10-2PaM3S-1
法兰连接尺寸标准		GB25555～2556-81
压力试验标准		GB/T13927-92

尺寸参数（单位：mm）

DN	D	D1	D2	L	n-d	b	f	A	B	H
1000	1170	1120	1080	305	28-30	42	5	590	980	2230
1200	1375	1320	1280	381	32-30	44	5	590	980	2476
1400	1575	1520	1480	381	36-30	46	5	630	1117	2793
1600	1790	1730	1690	457	40-30	48	5	630	1117	2850
1800	1990	1930	1890	457	44-30	50	5	850	1480	3187
2000	2190	2130	2090	540	48-30	52	5	850	1480	3310
2200	2405	2340	2295	590	52-33	56	6	850	1554	3915
2400	2605	2540	2495	650	56-33	60	6	850	1554	4187
2600	2805	2740	2695	700	60-33	64	6	1533	1435	4409
2800	3030	2960	2910	760	64-36	66	6	1585	1837	4760
3000	3230	3160	3110	810	68-36	70	6	1585	1837	5008
