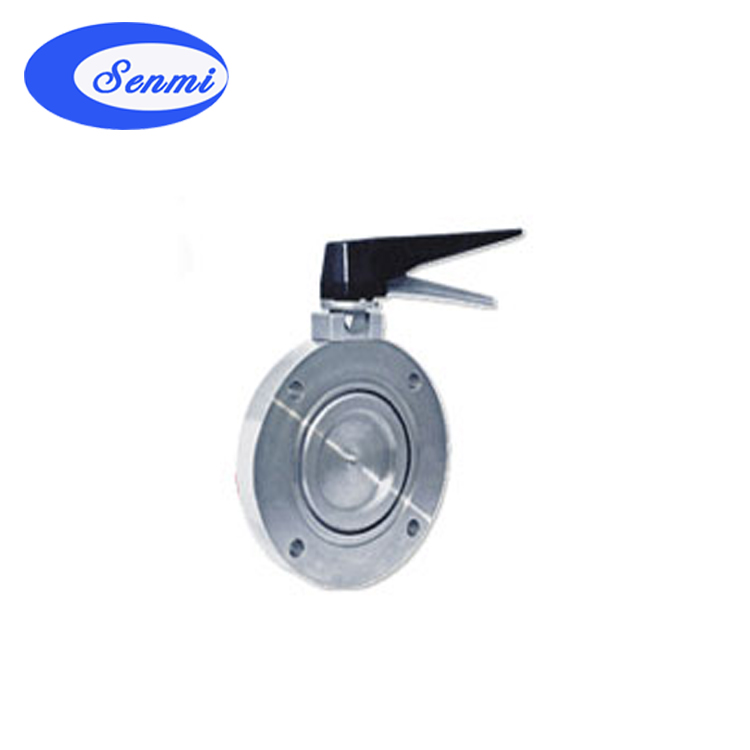

手动高真空蝶阀

GI-A型系列手动高真空蝶阀是用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。

GI-A型系列手动高真空蝶阀
产品概述
GI-A型系列手动高真空蝶阀是用来接通或切断真空管路中的气流，适用的工作介质为空气，非腐蚀性气体。

手动高真空蝶阀外连接尺寸与性能参数

尺寸性能	公称通径(DN)	外形及连接尺寸（mm）							法兰标准	性能参数
型号	公称通径(DN)	L	H	H₁	B	ΦD	ΦD₁	n-d	法兰标准	漏气率(Pa.L/S)	适用范围(Pa)	适用温度(℃)
GI-80A	80	146	85	175	32	145	125	8-Φ9	GB6070.3-85	6.7x10^-4	10⁵～6.7x10^-4	丁腈橡胶-25～+80 氟橡胶-30～+150
GI-100A	100	146	95	200	32	165	145	8-Φ12
GI-150A	150	180	130	255	35	225	200	8-Φ12
GI-200A	200	210	165	320	35	285	260	12-Φ11
GI-300A	300	320	244	440	55	425	395	12-Φ14
