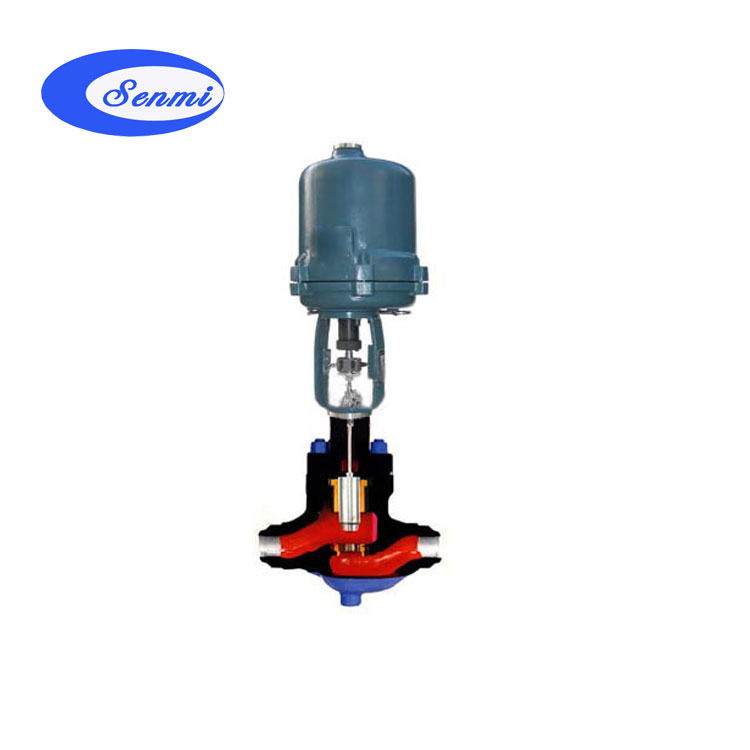

一、KHPC电动高压笼式调节阀产品概述
彬米公司生产的KHPC电动高压笼式调节阀是一种压力平衡式调节阀,由电动〔电子式〕执行机构和高压笼式调节阀体组成.阀体流体通道呈S流线型,压降损失小,流量大,可调范围广。电动高压笼式调节阀适用于要求动态稳定性好,噪音低、空化腐蚀小的高压降场合。
二、KHPC电动高压笼式调节阀主要技术参数
公称通径
40
50
65
100
150
200
250
300
阀体型式
直通锻造球型阀
公称压力
ANSI 900、1500、2500；JIS 63K 注：DN250~300无ANSI 2500
连接型式
密封面型式
RF、RJ
法兰标准
JIS B2201-1984、ANSI B16.5-1981
焊接标准
嵌接焊SW(40~80mm) 对接焊BW(80~300mm)
材料
锻钢(碳钢、不锈钢、钛钢、耐蚀钢等)
上阀盖
常温型
-5～+230℃
伸长I型
+230～+566℃
压盖型式
螺栓压紧式
密封填料
石棉编织填料、石墨填料
阀芯形式
带组合密封圈或活塞环的压力平衡式阀芯
流量特性
等百分比特性、线性特性
不锈钢、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
三、KHPC电动高压笼式调节阀执行器技术参数
执行器型式
381L系列、PSL系列
输入信号
381L执行机构
4～20mA·DC或1～5V（输入电阻250Ω）
PSL执行机构
4～20mA·DC
电源电压
220V，50/60Hz
单相控制220V·50Hz；三相控制380V，50Hz
手动机构
381L执行机构:离合式； PSL执行机构: 手轮
作用形式
电关式或电开式
四、KHPC电动高压笼式调节阀主要性能指标
参数
指标值
泄漏量
金属阀座
小于阀额定容量的0.01%，符合ANSI B16.104-1976 IV级
软阀座
小于阀额定容量的10-7，符合ANSI B16.104-1976 VI级
回差
配381L执行机构为2%；配PSL执行机构为1%
基本误差
配381L执行机构为±2%；配PSL执行机构为±1%
可调范围
50:1(0.25≤Cv≤14)或30:1(Cv≤0.16)
