一、 电动防爆调节阀 产品概述
电动防爆调节阀 具有体积小,重量轻、连线简单、流量大、调节精度高等特点, 电动防爆调节阀 广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。SENMI生产的 电动防爆调节阀 属于顶部导向型控制阀,适用于过程控制技术方面的大多数应用场合, 电动防爆调节阀 特别适用于在具有某种要求的工作下应用,由于其调节范围宽,可选择不同曲面的阀芯,及其在关断状态下的高度密封性。电动防爆调节阀配由 3810 系列电子式电动执行器,电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号( 4 ~ 20mADC 或 1 ~ 5VDC )及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。
二、电动防爆调节阀主要技术参数
公称通径 (DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 (dn)
额定流量系数 (KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
套筒
6.3
10
16
63
160
360
570
850
1180
双座
8
17,6
690
900
1300
允许压差 (MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
≤ 公称压力
公称压力 (MPa)
1.6 、 2.5 、 4.0 、 6.4 、 10.0
额定行程 (mm)
60
阀盖形式
标准型 (-17 ~ +250 ℃ ) 、高温型 (+250 ~ +450 ℃ ) 、低温型 (-40 ~ -196 ℃ ) 、波纹管密封型 (-40 ~ +350 ℃ )
压盖形式
螺栓压紧式
密封填料
V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式
单座式、套筒式
流量特性
等百分比、直线性
配置执行器类别
3810 系列等电动执行器 ( 客户指定品牌亦可 )
执行器参数
电源电压: 220V 、 380V 、输入信号: 4-20mA 或 1-5V·DC 、输出信号: 4-20mA·DC
防护等级:相当 IP65 、隔爆标志: Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能:手柄
环境温度: -25 ~ +70 ℃ 、环境湿度: ≤95%

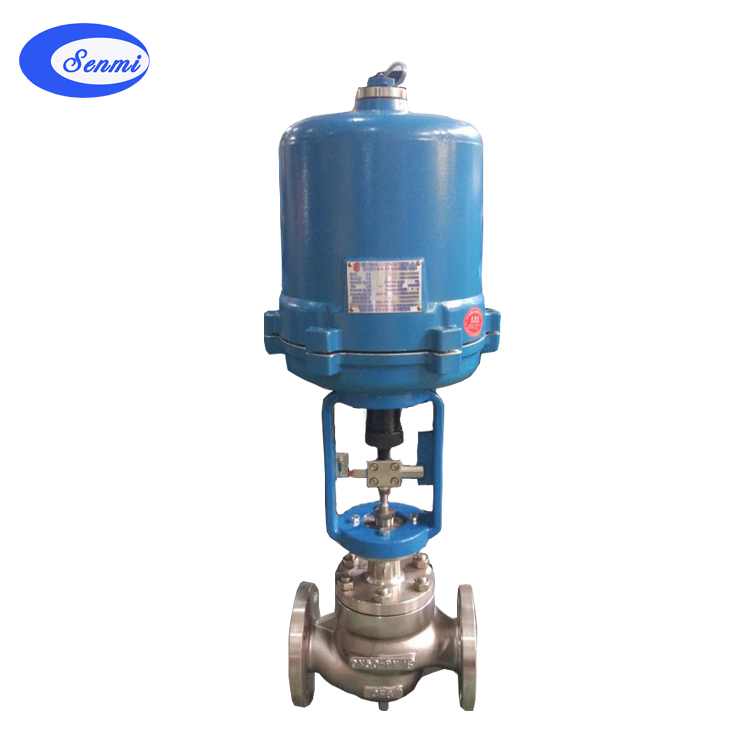

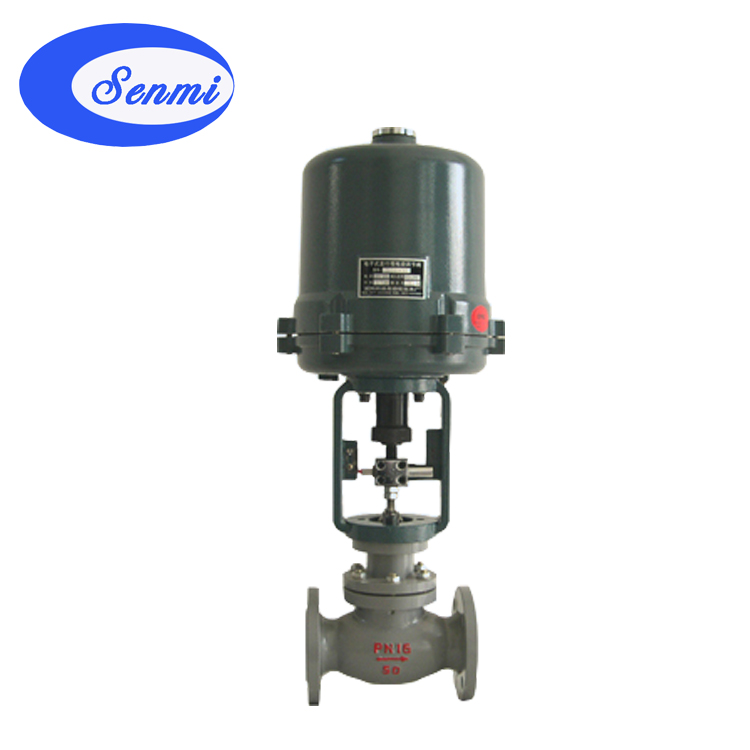

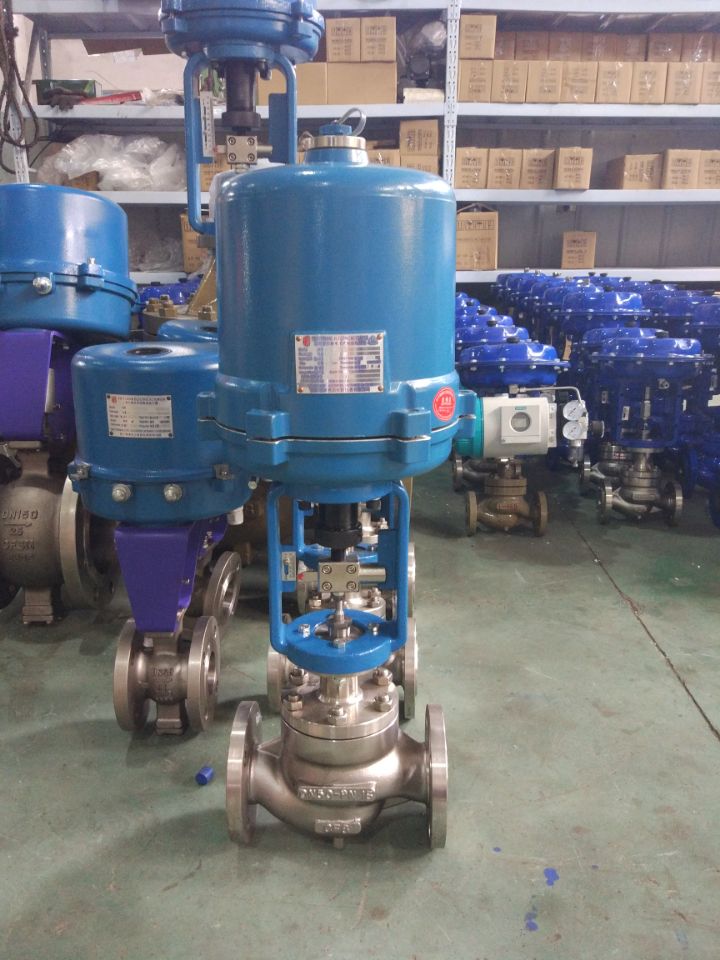

三、 电动防爆调节阀实物图
四、 电动防爆调节阀 主要零件材料
1 、单座结构、套筒结构
1
阀体
WCB
304
316
316L
2
垫片
PTFE\ 石墨垫片
3
阀座 / 套筒
4
阀芯
5
导向套 / 并帽
6
中垫
7
阀盖
阀杆
9
金属垫
填料
PTFE/ 石墨
螺栓
不锈钢
12
填料压盖
2 、电动防爆调节阀 双座阀体结构
底座
阀座
铜套
黄铜
导向套
0Cr18Ni9Ti
1Cr18Ni9Ti
五、 电动防爆调节阀 主要性能指标
项目
指标值
基本误差 %
配 3810L±2.5 ; 配 PSL±1.0
回差 %
配 381L ±2.0 ; 配 PSL±1.0
死区 %
始终点偏差 %
电开
始点 ±2.5
终点 ±2.5
电关
始点
±2.5
终点
额定行程偏差 %
≤2.5
泄露量 L/h
0.01%× 阀额定容量
可调范围 R
30 : 1
六、 电动防爆调节阀 外形图
电动防爆调节阀
七、 电动防爆调节阀 安装连接尺寸
1 、 电动防爆调节阀 ( 单座、套筒结构 )
L
PN16/25
181
184
222
254
276
298
352
410
451
600
640
880
PN40
194
197
235
267
292
317
368
425
473
610
760
910
PN64
206
210
251
286
311
337
394
508
650
810
950
H
52.5
57.5
75
85.5
92.5
142.5
158
170
195
230
82.5
117.5
167.5
187.5
205
245
85
90
102.5
107.5
172.5
207.5
260
H1
132
179
214
221
234
270
294
331
390
450
H2
3810L
373
495
700
725
PSL
465
560
788
D
225
257
310
177
182
218
2 、 电动防爆调节阀 ( 双座结构 )
185
220
350
550
670
770
190
255
285
355
460
740
805
265
295
320
370
475
750
820
117
120
139
144
188
208
268
278
441
503
124
128
145
280
290
335
528
130
135
155
240
480
165
365
430
680
