1 电动高温调节阀 产品概述
电动高温调节阀是由3810系列(PSL系列)电子式电动执行机构和高温调节阀体组成，由3810系列(或者PSL系列)电动执行器和精小型调节阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电子式电动高温调节阀调节机构采用平衡式阀塞结构，电动高温调节阀具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差不大、温度较大等特点。电子式电动高温调节阀广泛使用于流量大，温度高，泄漏量要求不严格的场合。
电动高温调节阀|高温电动调节阀
电动高温调节阀

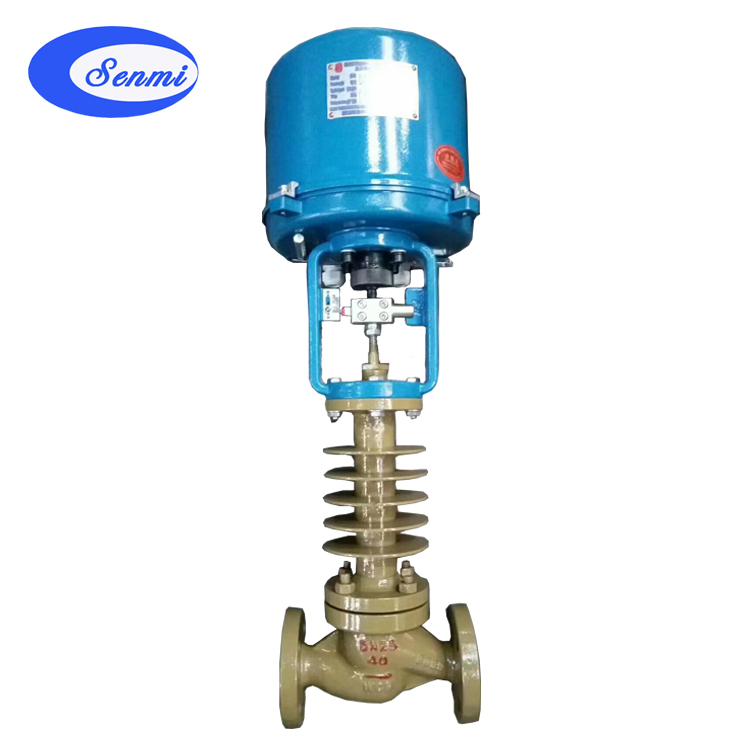

带散热片高温调节阀
2 电动高温调节阀 主要技术参数
● 阀体
阀体形式
直通铸造球型阀
公称通径
DN25～300mm
公称压力
PN1.6、2.5、4.0、6.4
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)
阀盖形式
高温型+230～+450℃、超高温型+230～+560℃
压盖型式
螺栓压紧式
密封填料
金属石墨缠绕垫片、柔性石墨、碳纤维填料
● 阀内件
阀芯形式
单座、笼式、套筒阀芯
流量特性
线性、等百分比
● 执行机构
执行器型号
3810L系列、PSL系列
主要技术参数
电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄
环境温度：-25～+70℃、环境湿度：≤95%
3 电动高温调节阀 主要内部结构图

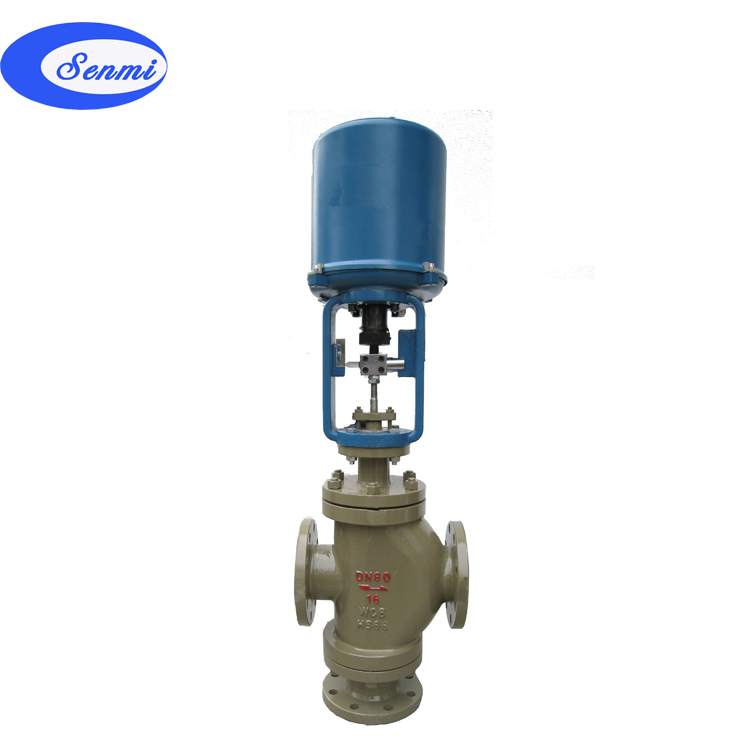

电动调节阀实物图
气动调节阀实物图
4 电动高温调节阀 主要零件材料
1
阀体
WCB
CF8
CF8M
CF3M
2
阀座、套筒
304
316
316L
3
阀芯
4
导向套、并帽
5
阀盖
6
阀杆
7
散热片
8
填料
PTFE/柔性石墨
9
弹簧
65Mn
10
螺母
5 电动高温调节阀 主要性能指标
项目
指标值
基本误差%
配3810L±2.5； 配PSL±1.0
回差%
配381L ±2.0； 配PSL±1.0
死区%
1.0
始终点偏差%
电开
始点±2.5
终点±2.5
电关
始点
±2.5
终点
额定行程偏差%
≤2.5
泄露量L/h
0.01%×阀额定容量
可调范围R
30：1
6 电动高温调节阀 额定流量系数Kv、允许压差
公称通径 DN(mm)
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 dN(mm)
额定流量系数KV
单座
11
17.6
27.5
44
69
110
176
275
440
630
1000
1600
笼式
15
23
35
59
95
148
236
355
568
885
1260
套筒
16
63
155
370
580
900
1300
额定行程(mm)
60
允许压差(MPa)
3.2
3.0
2.0
1.8
1.5
1.4
0,7
0.6
0.5
0.3
0.28
5.8
5.0
4.9
4.3
3.7
3.5
3.1
2.8
2,8
2.4
6.4
5.2
4.6
2.6
2.2
