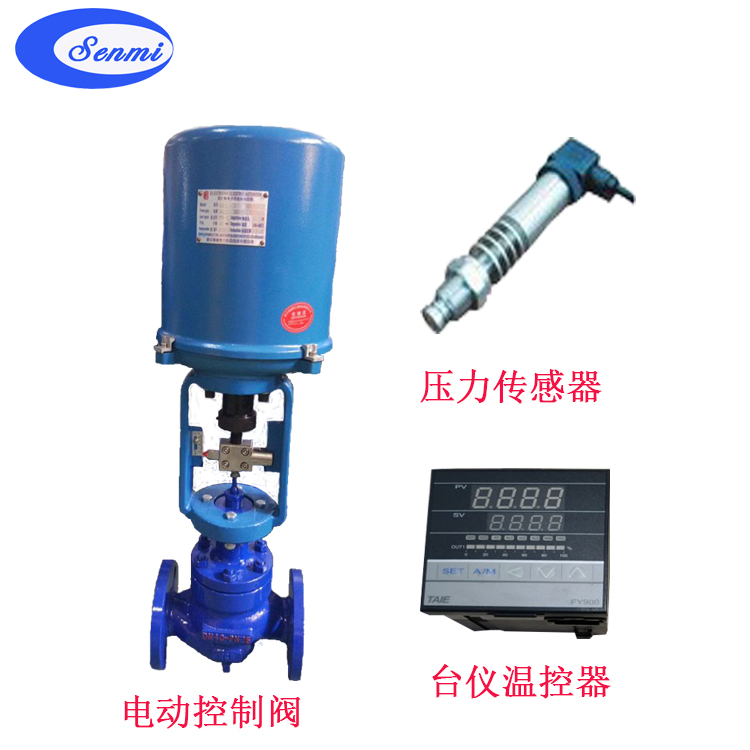

蒸汽压力控制阀概述
1
阀体
WCB
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
阀芯
4
导向套
5
阀盖
6
阀杆
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
蒸汽压力控制阀 主要零件材料及结构图
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。 高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
蒸汽压力控制阀主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数 (KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百 分比
6.3
10
16
63
160
400
630
1000
1600
额定行程L(mm)
60
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
执行机构型号
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直线、等百分比
固有可调比
50 :1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC 、4-20mADC、220VAC(开关信号)
电源电压
220VAC 50Hz
蒸汽压力控制阀电动执行机构
1、电动执行机构主要性能参数
型号
额定输出力N
速度mm/s
技术参数
381L
201
381LSA-08 381LXA-08
800 800
0.25
4.2 4.2
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
202
381LSA-20 381LXA-20
2000
2000 2000
0.50
2.1 2.1
381LSB-30 381LXB-30
4500
3000 3000
3.5 3.5
381LSB-50 381LXB-50
8000
5000 5000
1.00
1.7 1.7
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
项目
指标值
基本误差%
配3610L±2.5; 带定位器 ±1.0
回差%
配361L ±2.0; 配PSL±1.0
死区%
始终点偏差%
电开
始点
±2.5
终点
电关
可调范围
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
