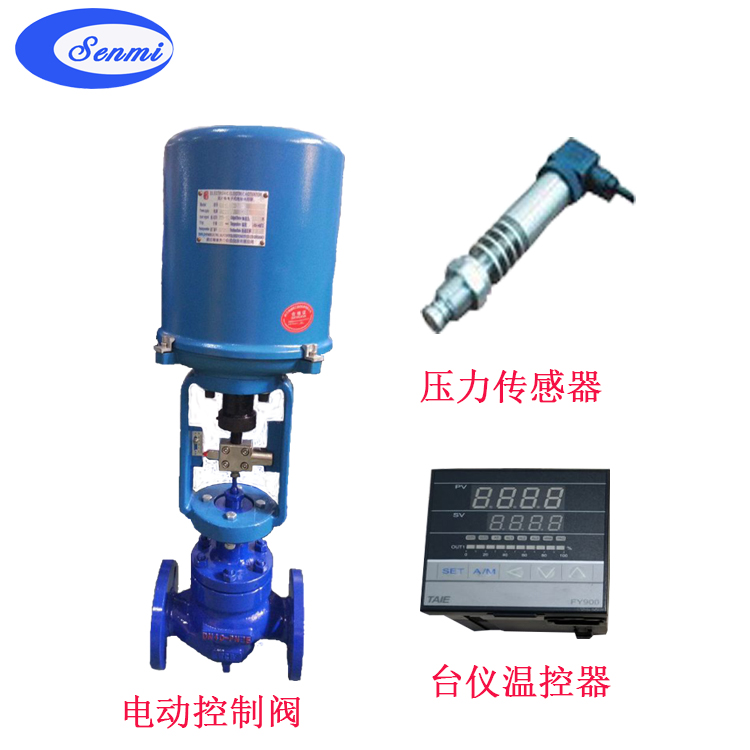

电动压力调节阀概述
电动压力调节阀 主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
250
300
额定流量系数 (KV)
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
1100
1760
等百 分比
6.3
10
16
63
160
400
630
1000
1600
额定行程L(mm)
60
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
执行机构型号
PSL
201/202
204
208
312
320
3810L
3810LSA-08
3810LSA-20
3810LSB-30
3810LSB-50
3810LSC-65
固有流量特性
直线、等百分比
固有可调比
50 :1
工作温度t(℃)
普通型:铸钢-40-250;铸不锈钢-60-250 散热型:铸钢-40-450;铸不锈钢-60-450
输入信号
0-10mADC 、4-20mADC、220VAC(开关信号)
电源电压
220VAC 50Hz
电动压力调节阀 电动执行机构
1 、电动执行机构主要性能参数
型号
额定输出力N
速度mm/s
技术参数
381L
201
381LSA-08 381LXA-08
800 800
0.25
4.2 4.2
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:IP67 带手轮
电源:AC220V 50Hz 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号:DC4~20mA 防护等级:相当IP55 隔爆标志:ExdⅡBT4 带手柄
202
381LSA-20 381LXA-20
2000
2000 2000
0.50
2.1 2.1
381LSB-30 381LXB-30
4500
3000 3000
3.5 3.5
381LSB-50 381LXB-50
8000
5000 5000
1.00
1.7 1.7
381LSC-65
12000
6500
0.60
2.8
325
381LSC-99
25000
10000
1.0
2.0
2 、电动压力调节阀主要性能指标
项目
指标值
基本误差%
配3610L±2.5; 带定位器 ±1.0
回差%
配361L ±2.0; 配PSL±1.0
死区%
始终点偏差%
电开
始点
±2.5
终点
电关
可调范围
额定行程偏差%
2.5
泄量量L/H
符合JB/T7387-94 IV级 小于阀的额定容量×10-4
3 、、允许压差
公称通径(mm)
阀座直径(mm)
12
15
执行机构
允许压差△P(MPa)
配PSL
PSL202
6.4
4.90
3.14
1.92
1.23
0.78
PSL204
4.31
2.76
1.76
1.04
0.69
0.44
PSL208
1.86
0.35
0.20
PSL320
1.26
0.87
0.49
0.32
0.22
配361L
381LSA-20
381LSB-50
4.79
3.06
1.96
1.16
0.76
1.51
0.99
0.64
0.41
0.28
0.63
0.16
0.11
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或最大工作压差超出列表范围,请与我们联系,采取适当方法可解决
