智能一体式温控阀产品订购须知:
1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:
1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求;
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由SENMI阀门技术部门为您审核把关。
4.SENMI阀门可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.SENMI阀门厂生产的各类阀门可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.SENMI阀门所有产品质保时间为:客户正式安装使用12个月内。
感谢您访问我们的网站【http://www.ozv168.com/彬米阀门制造有限公司欢迎您】
如有任何疑问.您可以致电:【4001-123-180】,我们一定会尽心尽力为您提供优质的售前/售中/售后服务。

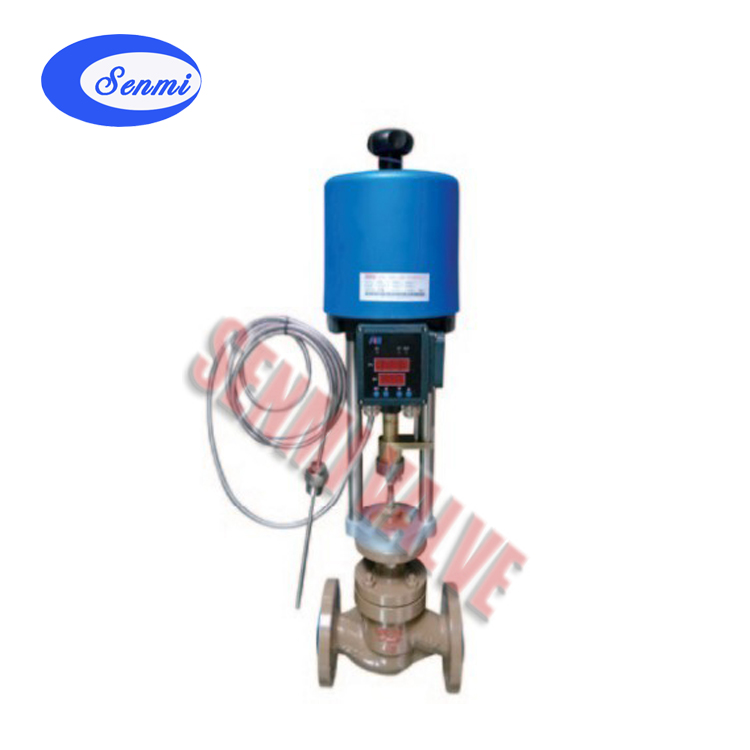

智能一体式温控阀接受PID智能调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。 智能电动温度调节阀公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为 1~5V.DC或4~20mA.DC。其中智能电动单座温度调节阀适用于压差较小,介质粘度较大或稍有颗粒杂质场合。智能电动套筒温度调节阀适用于压差较大场 合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管 密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。
智能一体式温控阀主要技术参数
阀体
阀体形式
直通铸造球型阀
公称通径
DN15~200mm
公称压力
PN1.6、2.5、4.0、6.4MPa
法兰标准
GB/T9113、 JB/T79
连接形式
法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)
阀盖形式
标准型-17~+230℃、高温型+230~+450℃
压盖型式
螺栓压紧式
密封填料
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
阀内件
阀芯形式
单座式阀芯
流量特性
直线性
执行机构、传感器、毛细管
执行器型号
3810系列、PSL系列
主要技术参数
电源电压:220V/50Hz、输入信号:4-20mA或1-5V·DC、输出信号:4-20mA·DC
防护等级:相当IP55、隔爆标志:ExdⅡBT4、手操功能:手柄
环境温度:-25~+70℃、环境湿度:≤95%
温包、毛细管材料
H62、1Cr18Ni9Ti
毛细管长度
3米、5米、10米
温度控制范围
0~250℃
设定值偏差
±2℃
智能一体式温控阀主要零件材料及内部结构图
1
WCB
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
垫片
PTFE/金属石墨垫片
4
阀芯
5
导向套
6
阀盖
7
阀杆
8
填料
PTFE/柔性石墨
9
弹簧
65Mn
10
螺母
智能一体式温控阀额定行程与流通能力、泄露标准
公称通径(mm)
20
25
32
40
50
65
80
100
125
150
200
流通能力(m3/h)
16
63
160
250
400
630
额定行程(mm)
14
30
调节精度(℃)
± 1 ~ ± 5
使用介质
蒸汽、水、油、气体
允许 泄漏量
硬密封
10 -4 X 阀额定容量
软密封
“ 0 ”
智能一体式温控阀主要外形及连接尺寸
公称通径 DN(mm)
L
PN16/25
181
184
222
254
276
298
352
410
451
600
PN40
194
197
235
267
292
317
368
425
473
610
PN64
206
210
251
286
311
337
394
440
508
650
H
52.5
57.5
75
85.5
92.5
110
142.5
158
170
82.5
117.5
167.5
187.5
85
90
102.5
107.5
172.5
195
207.5
H1
132
179
214
221
234
270
294
331
H2
CHL
465
560
788
3810
373
495
700
725
D
177
182
218
R
225
257
310
