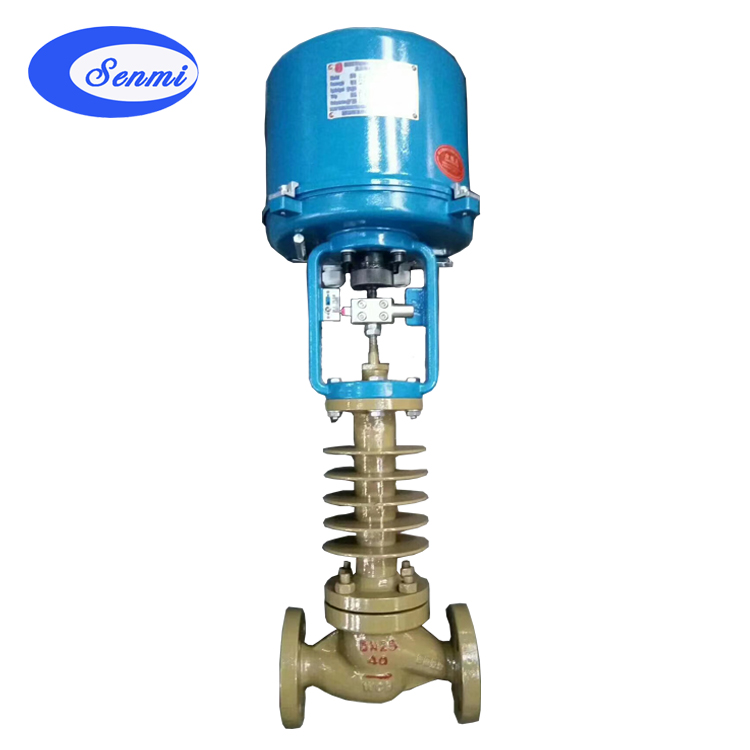

带散热片电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，防爆电动调节阀广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。SENMI生产的电动防爆调节阀属于顶部导向型控制阀，适用于过程控制技术方面的大多数应用场合，防爆电动调节阀特别适用于在具有某种要求的工作下应用，由于其调节范围宽，可选择不同曲面的阀芯，及其在关断状态下的高度密封性。电动防爆调节阀配由3810系列电子式电动执行器，电动执行机构内有伺服放大器，无需另配伺服放大器，有输入控制信号（4～20mADC或1～5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节。

带散热片电动调节阀主要技术参数

公称通径 (DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径 (dn)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	单座	6.9	11	17.6	27.5	44	69	110	176	275	440	630	875	1250
	套筒	6.3	10	16	25	40	63	100	160	250	360	570	850	1180
	双座	8	11	17,6	27.5	44	69	110	176	275	440	690	900	1300
允许压差 (MPa)	单座	3.8	3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7	0.6	0.5	0.3	0.1
	套筒	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
	双座	≤ 公称压力
公称压力 (MPa)		1.6 、 2.5 、 4.0 、 6.4 、 10.0
额定行程 (mm)		16			25		40			60			100
阀盖形式		标准型 (-17 ～ +250 ℃ ) 、高温型 (+250 ～ +450 ℃ ) 、低温型 (-40 ～ -196 ℃ ) 、波纹管密封型 (-40 ～ +350 ℃ )
压盖形式		螺栓压紧式
密封填料		V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式		单座式、套筒式
流量特性		等百分比、直线性
配置执行器类别		3810 系列等电动执行器 ( 客户指定品牌亦可 )
执行器参数		电源电压： 220V 、 380V 、输入信号： 4-20mA 或 1-5V·DC 、输出信号： 4-20mA·DC
		防护等级：相当 IP65 、隔爆标志： Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能：手柄
		环境温度： -25 ～ +70 ℃ 、环境湿度： ≤95%

防爆电动调节阀 主要结构图

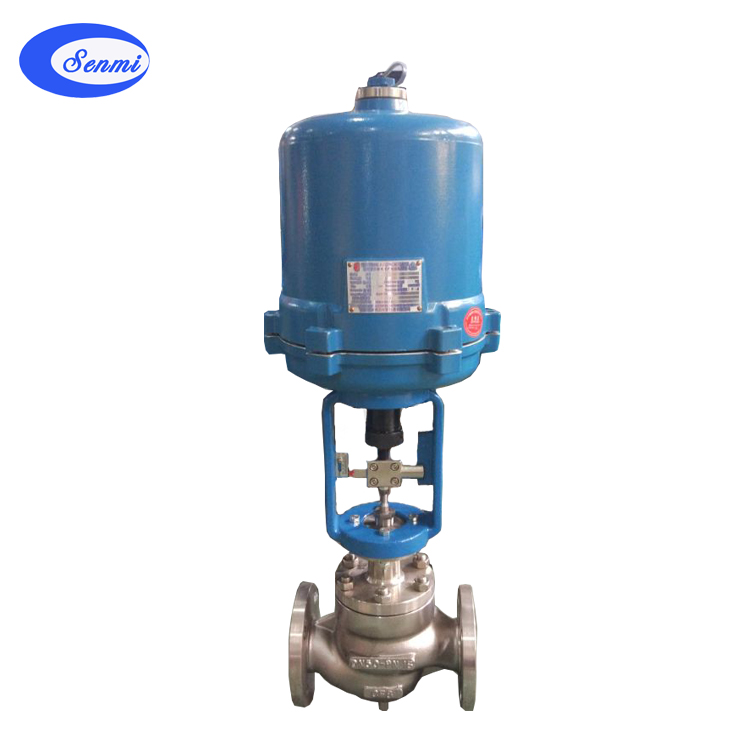

防爆 电动调节阀	电动防爆调节阀	电动防爆调节阀

防爆电动调节阀 主要零件材料

1	阀体	WCB	304	316	316L
2	垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
3	阀座 / 套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	导向套 / 并帽	304	304	316	316L
6	中垫	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
7	阀盖	WCB	304	316	316L
8	阀杆	304	304	316	316L
9	金属垫	304	304	316	316L
10	填料	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨
11	螺栓	25	不锈钢	不锈钢	不锈钢
12	填料压盖	WCB	304	316	316L

1	底座	WCB	304	316	316L
2	阀体	WCB	304	316	316L
3	阀芯	304	304	316	316L
4	阀座	304	304	316	316L
5	铜套	黄铜
6	导向套	304	304	316	316L
7	垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片	PTFE\ 石墨垫片
8	阀盖	WCB	304	316	316L
9	阀杆	304	304	316	316L
10	填料	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨	PTFE/ 石墨
11	填料压盖	WCB	304	316	316L
12	螺栓	25	0Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti

防爆电动调节阀 主要性能指标

项目			指标值
基本误差 %			配 3810L±2.5 ； 配 PSL±1.0
回差 %			配 381L ±2.0 ； 配 PSL±1.0
死区 %			1.0
始终点偏差 %	电开	始点 ±2.5	终点 ±2.5
		始点 ±2.5	终点 ±2.5
	电关	始点	±2.5
		终点	±2.5
额定行程偏差 %			≤2.5
泄露量 L/h			0.01%× 阀额定容量
可调范围 R			30 ： 1

防爆电动调节阀 外形图

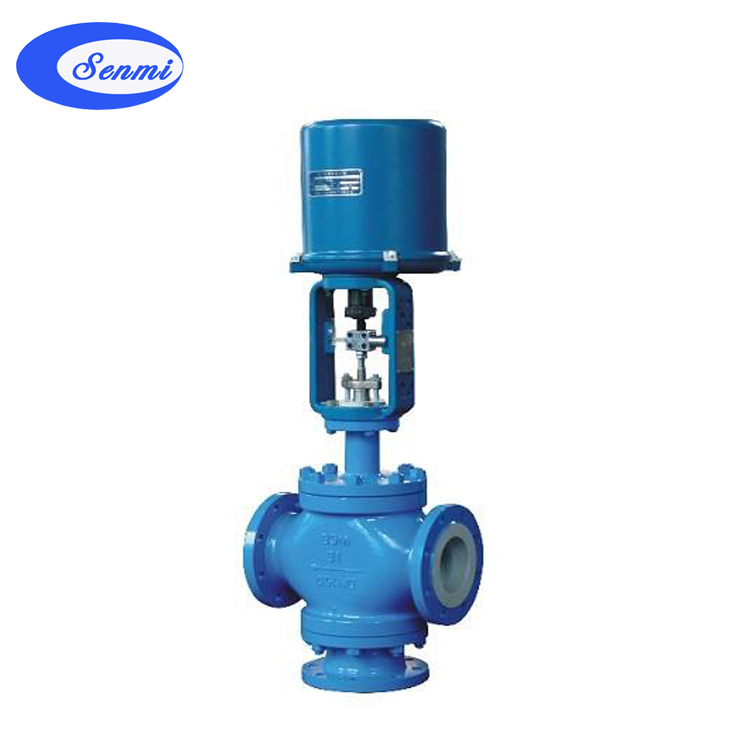

防爆电动调节阀	电动三通衬氟调节阀

防爆电动调节阀 ( 单座、套筒结构 )

公称通径 (DN)		20	25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	181	184	200	222	254	276	298	352	410	451	600	640	880
	PN40	194	197	200	235	267	292	317	368	425	473	610	760	910
	PN64	206	200	210	251	286	311	337	394	440	508	650	810	950
H	PN16/25	52.5	57.5	75	75	85.5	92.5	100	110	142.5	158	170	195	230
	PN40	52.5	57.5	75	75	82.5	92.5	100	117.5	150	167.5	187.5	205	245
	PN64	65	40	85	85	90	102.5	107.5	125	172.5	195	207.5	230	260
H1		132	132	158	170	179	214	221	234	270	294	331	390	450
H2	3810L	373	373	495	495	495	700	700	700	725	725	725	725	725
	PSL	465	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	225	257	257	257	310	310	310	310	310
	PSL	177	177	177	177	177	182	182	182	182	182	218	218	218

防爆电动调节阀 ( 双座结构 )

公称通径 (DN)		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16/25	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	805
	PN64	200	210	235	265	295	320	370	440	475	570	750	820
H	PN16/25	117	120	139	144	188	208	220	268	278	320	441	503
	PN40	124	128	145	150	195	220	230	280	290	335	465	528
	PN64	130	135	155	170	205	240	255	295	310	360	480	550
H1		165	185	185	205	245	255	270	335	365	430	560	680
H2	3810L	373	495	495	495	700	700	700	725	725	725	725	725
	PSL	465	465	465	465	560	560	560	560	560	788	788	788
D	3810L	225	225	225	225	257	257	257	310	310	310	310	310
	PSL	177	177	177	177	182	182	182	182	182	218	218	218

SENMI防爆电动调节阀产品订购须知:
1.用户已确定阀门类型和型号（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明：
1）结构长度2）法兰标准3）阀门的结构形式：如通道全通径或缩径、体盖连接形式4）阀门内件及对材料的其他要求5）压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关
4.本厂可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.彬米阀门生产的各类调节阀产品均可以满足订单规定的各项要求，产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.彬米阀门厂所有产品质保时间为：客户正式安装使用12个月。
