一、直行程电动执行器产品概述

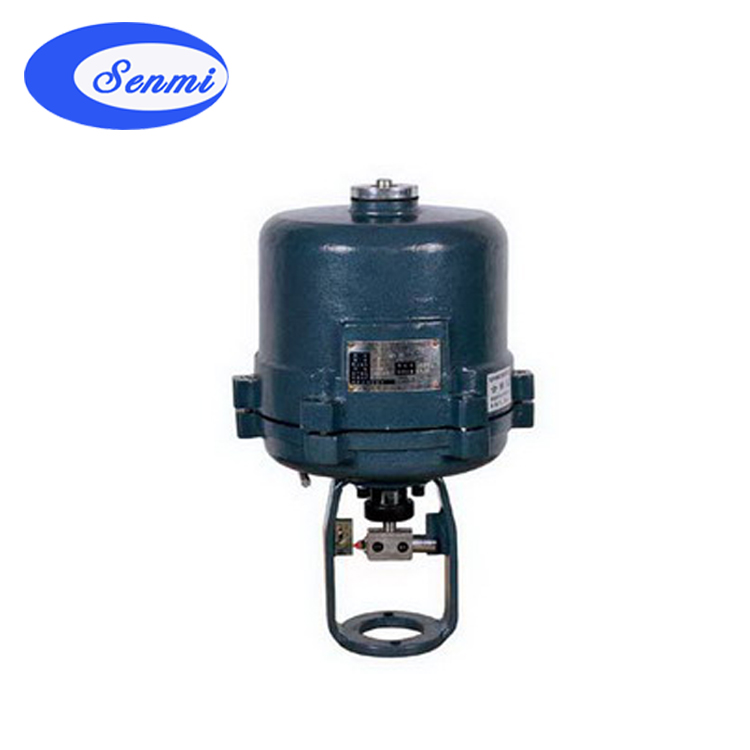

3810L直行程电子式电动执行器,是以AC220单相交流电为电源,接受来自DCS、PLC系统和其他操作器的DC4~20mA,标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用先进的混合集成电路,包含完整的保护功能,可现场控制或远程控制,被设计成匣子形式,并用树脂浇铸密封。驱动反馈量采用高性能导电塑料电位器、精度高、寿命长等特点,可与各种角行程调节机构组合成高性能、高可靠性的电动调节阀。因此被广泛用于冶金、发电、石化、造纸、轻工及环保等工业部门。
二、直行程电动执行器主要特点1、执行器设计有伺服系统(无需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信号和AC220V单相电源即可工作。内设接线端子,接线极为简单方便。 2、执行器的关键部件─控制器,采用先进的混合集成电路,用树脂密封浇铸,外形为匣状,体积小,可靠性高。 3、驱动量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%。 4、具备自诊断功能,当发生故障时,控制器上的指示灯会立即发出指示信号。 5、用状态选择开关可以设定断信号时,(阀芯处于全开,全闭或自锁状态)。 6、用状态选择开关可以设定(正、反动作)。 7、用状态选择开关可以设定输入信号为(DC4~20mA或DC1~5V)。 8、调整工作零点(始点)和行程(终点)简单易行。 9、当突然断电时,能确保阀芯自锁。 10、采用同步皮带传动,有效降低了噪音。 11、延时保护功能,额定负载时,能实行状态自锁,故障发生时,能立即起动保护,并可反向运行取消延时保护。 三、直行程电动执行器主要技术参数电源:AC220±50%,50HZ。 耗电功率(额定负载时) 规格A型执行器 50VA; 规格B型执行器 150VA; 规格C型执行器 220VA。 输入信号:DC4~20mA或DC1~5V。 输出信号:DC4~20mA(负载电阻500Ω以下)。 控制精度:基本误差:±1% 回差≤1% 死区≤1% 工作行程调整范围:“零点”±25%“行程”20%~100% 外部配线:输入输出信号应采用屏蔽电缆。电源线不得与信号线共用一根电缆。
型
普通型(S型)执行器
隔爆型(X型)执行器
电源电缆
3芯S=1.5mm2
3芯S=1.5mm2 外径φ9±1
信号电缆
4芯S=1.5mm2
4芯S=1.5mm2 外径φ11±1
电缆引入口
2-PF(G1/2)
可安装保护套管PF3/4(G3/4)
环境条件
环境温度
无空间加热器-10℃~60℃
-10℃~40℃
有空间加热器-35℃~60℃
相对湿度
95%以下
45%~85%
环境气体
无腐蚀气体
机械振动
1.5g以下
机型
