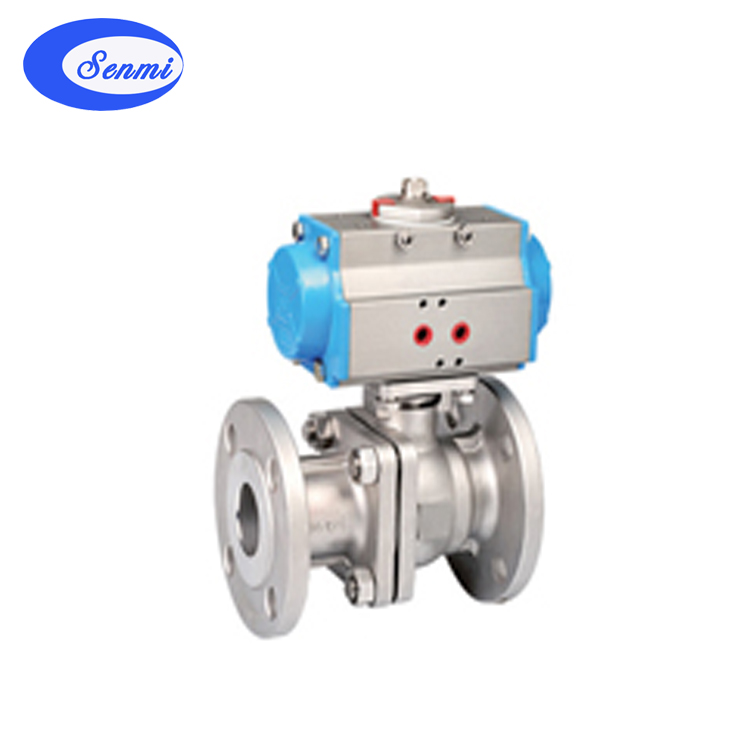

气动法兰球阀产品简介: Q641F气动法兰球阀只需要用气旋转90度的操作和很小的转动力矩就能关闭严密。完全平等的阀体内腔为介质提供了阻力很小、直通的流道。通常认为球阀最适宜直接做开闭使用,但近来的发展已将球阀设计成使它具有节流和控制流量之用。球阀的主要特点是本身结构紧凑,易于操作和维修,适用于水、溶剂、酸和天然气等一般工作介质,而且还适用于工作条件恶劣的介质,如氧气、过氧化氢、甲烷和乙烯等。球阀阀体可以是整体的,也可以是组合式的。 气动法兰球阀工作原理: 气动法兰球阀是由GT型、AT型气动活塞式气缸和呈90°旋转的球阀直接组合而成。当球旋转90度时,在进、出口处应全部呈现球面,从而截断流动,反之既呈现通孔,使介质通过。全通径的球体内腔为介质提供了阻力很小、直通的流道。气动执行器快速旋转90度就能使球阀瞬间关闭严密,执行器与阀体的直接连接减少了发生故障的机率。法兰连接的管路能保持良好密封性能,便于维修更换,便于管路的封闭。 气动法兰球阀产品特点: 1.齿轮式双活塞,输出力矩大,体积小。 2.气缸选用铝金材料,重量轻、外形美观。 3.可在顶部、底部安装手动操作机构。 4.齿条式连接可调节开启角度、额定流量。 5.执行器可选带电讯号反馈指示及各类附件以实现自动化操作(可选防爆)。 6.IS05211标准连接为产品的安装更换提供了方便。 7.两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 气动法兰球阀执行机构 1、齿轮式双活塞,输出力矩大,体积小。 2、气缸选用铝金材料,重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 气动法兰球阀附件的选项 ☆根据不同控制和要求可选择下列附件: ☆切断型附件:单电控电磁阀、双电控电磁阀、限位开关回讯器。 ☆调节型附件:电气定位器、气动定位器、电气转换器。 ☆气源处理附件:空气过滤减压阀、气源处理三联件。 ☆手动机构:HVSD手操机构 气动法兰球阀执行标准 ☆设计与制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。 ☆法兰尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。 ☆结构长度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。 ☆检验主试验:JB/T 9092、API 598。 气动法兰球阀性能规范
