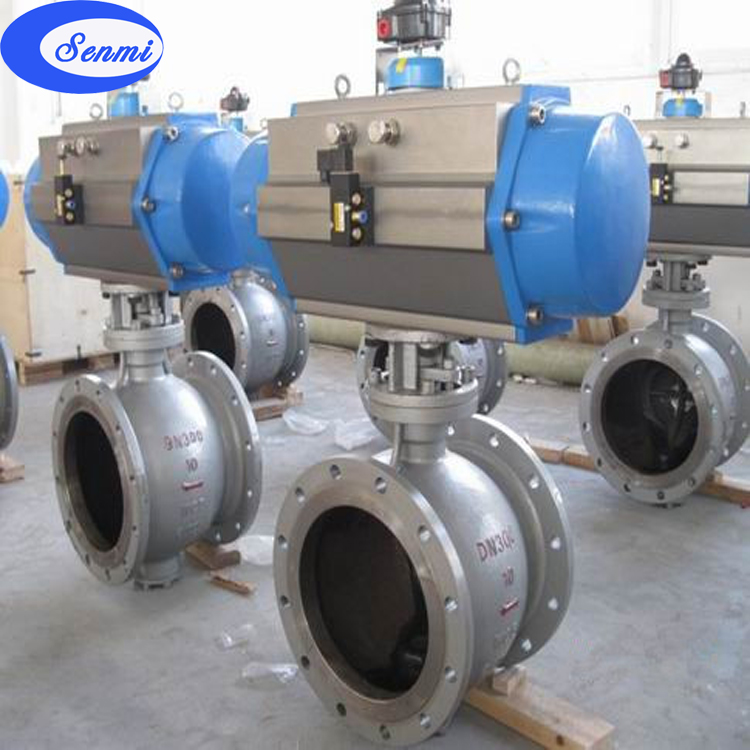

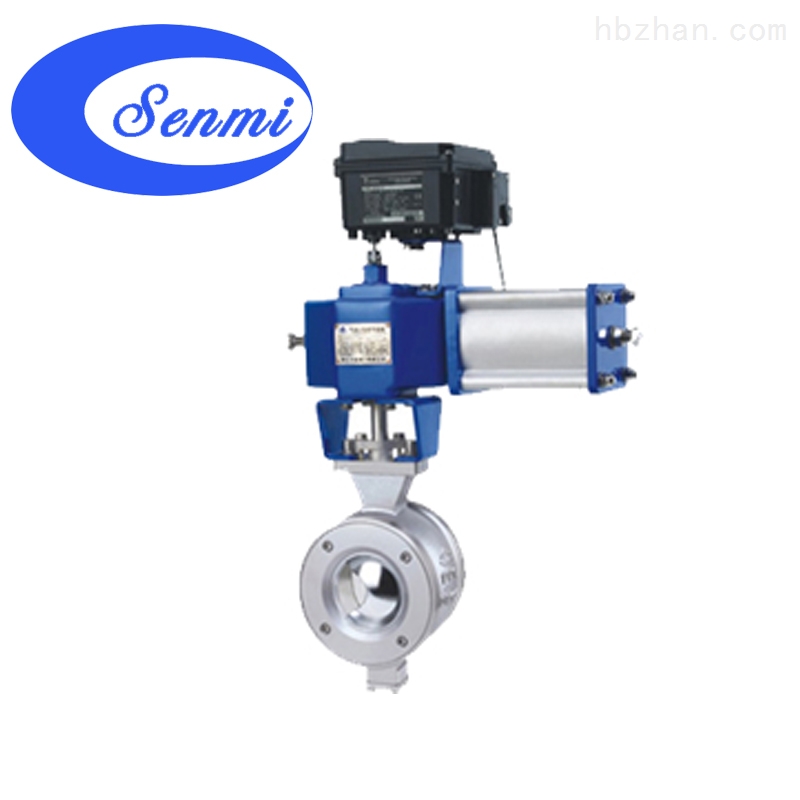

一、气动切断球阀 概述
彬米生产的气动切断球阀广泛适用于天然气、油品、化工、冶金、造纸 电办、矿业,印染、生物制药,日用化工,食品饮料,水处理及空气处理等行业的流体切断控制,与自动化气动仪表配套使用。气动切断球阀采用唇型弹性密封圈结构设计,保证密封的可靠性对于低压、超低压或真空工况用球阀,采用板簧加载的阀座密封结构,能确保球阀长期可靠的密封。中、高温球阀的阀座材料可选用对位聚苯或金属材料.。固定式球阀根据压力的大小、介质性质及密封要求的不同而选择球前密封结构、球后密封结构或前后双密封结构。中、高温球阀的阀座材料可选用对位聚苯或金属材料
二、 气动切断球阀 主要性能规范
公称通径DN(mm)
15-250
公称压力PN(MPa)
1.6
公称压力PS(MPa)
强度试验
2.4
密封试验
1.76
材料\材料代号
C
P
R
主要零件
阀体
WCB
ZG1Cr18Ni9Ti
ZG0Cr18Ni12Mo2Ti
蝶板
2Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
阀杆
密封圈
增强聚四氟乙烯 对位聚苯
填料
聚四氟乙烯 柔性石墨
适用工况
适用介质
水、蒸汽、油品
硝酸类
醋酸类
适用温度
-28℃ ~300℃
执行器
型号
BAW 系列、GT系列、SW系列
气源压力
0.4-0.7Mpa
