一、内螺纹气动球阀 概述

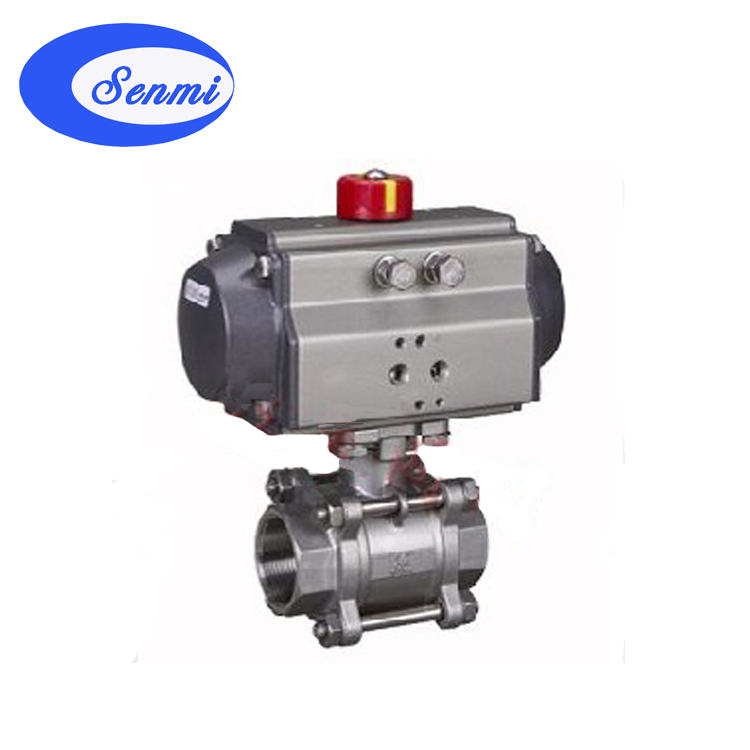

SENMI内螺纹气动球阀是彬米阀门引进国外先进技术的基础上进行更新设计,精心制造的产品。它是以压缩空气为动力,阀杆带动阀芯在阀体内转动90°,就可以实现 阀门 换向和一进两出或两进一出的功能。该产品密封性能分为金属密封与软密封。具有结构紧凑、体积精小、密封性好、运行可靠、维修容易、安装方便、适应性强等优点。可广泛用于石油、化工、轻工、制药、造纸等工业过程自动控制系统中作远距离集中控制或就地控制;内螺纹连接球阀及焊接球阀分为整体、两段式及三段式,阀体铸造采用国外先进工艺、结构合理、造型美观,阀座采用弹性密封结构,密封可靠,启闭轻松;阀杆采用到密封下装式结构,阀腔异常升压时,阀杆不会被冲出。 二、 内螺纹气动球阀 技术参数
技术参数:
* 阀体材料:不锈钢/铜
* 阀门功能:双向
* 工作压力:16kgf/cm
* 球阀密封:聚四氟乙稀
* 控制压力:4-8kgF/cm
* 介质温度:-10℃-+200℃
* 致动器密封:氟橡胶
* 环境温度:-10℃-+60℃
* 适用介质:中性气体和液体
* 致动器材料:合金铝
* 气源接口:G1/8
三、 内螺纹气动球阀 外形尺寸(mm)
接口
L
L0
H
d
G
G1/2
73
104
116
15
1/2”
G3/4
85
121
20
3/4”
G1
91
140
139
25
1”
G1-1/4
112
152
32
1-1/4”
G1-1/2
120
164
165
40
1-1/2”
G2
147
190
202
50
2”
