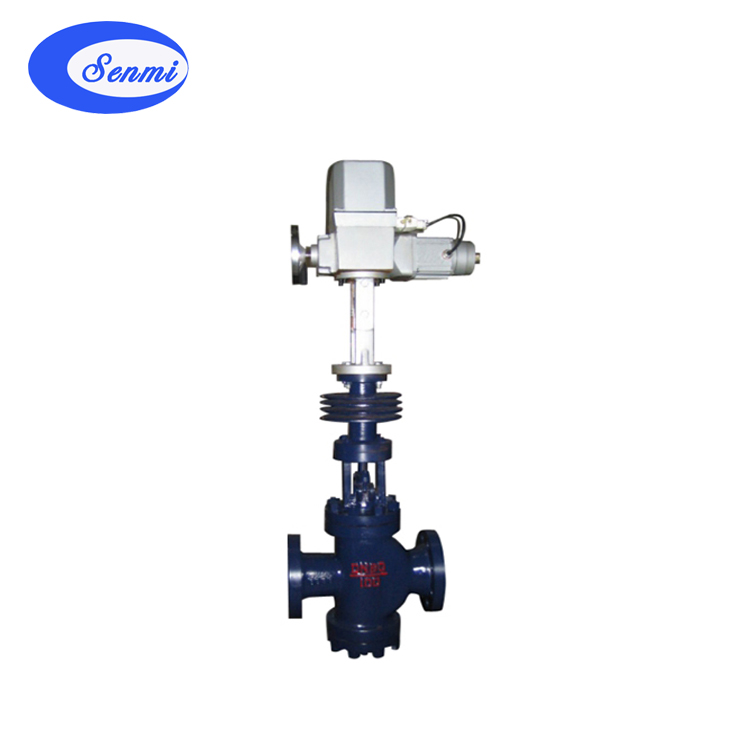

电动减温减压调节阀结构特点和用处: 电动减温减压调节阀本系列减压阀主要由阀体、阀座、阀瓣等零件组成,采用双阀座、双锥体阀瓣的结构。采用压力平衡式阀瓣,通过阀瓣升降调节压力可配用ZKZ-BC型或其它型直行程电动执行器实现遥控和自动控制。 本系列产品的减压比用到0.6较为合适。 本产品主要用于蒸汽管路,调节压力。广泛应用在热电联产、轻纺、印染、石化、制糖等行业。
电动减温减压调节阀主要技术参数和性能指标:
公称压力(Mpa)
1.6
2.5
4.0
6.4
10.0
16.0
壳体试验压力(Mpa)
2.4
3.75
6.0
9.6
15.0
24
密封试验压力(Mpa)
1.76
2.75
4.4
7.04
11.0
17.6
最高进口压力(Mpa)
出口压力范围(Mpa)
最佳减压比0.6
渗漏量
0.5%QMax
温量-压力等级
ANSI B16.34
电动减温减压调节阀主要零件材料:
零件名称
零件材料
阀体 阀盖 底盖
WCB
阀座
304
阀瓣
2Cr13
阀杆
垫片
柔性石墨/1Cr18Ni9
导向套
填料
柔性石墨
螺栓
35CrMoA
螺母
45
电动减温减压调节阀流量系数(Cv)
DN
50
65
80
100
125
150
200
250
300
350
400
500
Cv
15
20
35
60
70
110
230
420
540
710
1020
