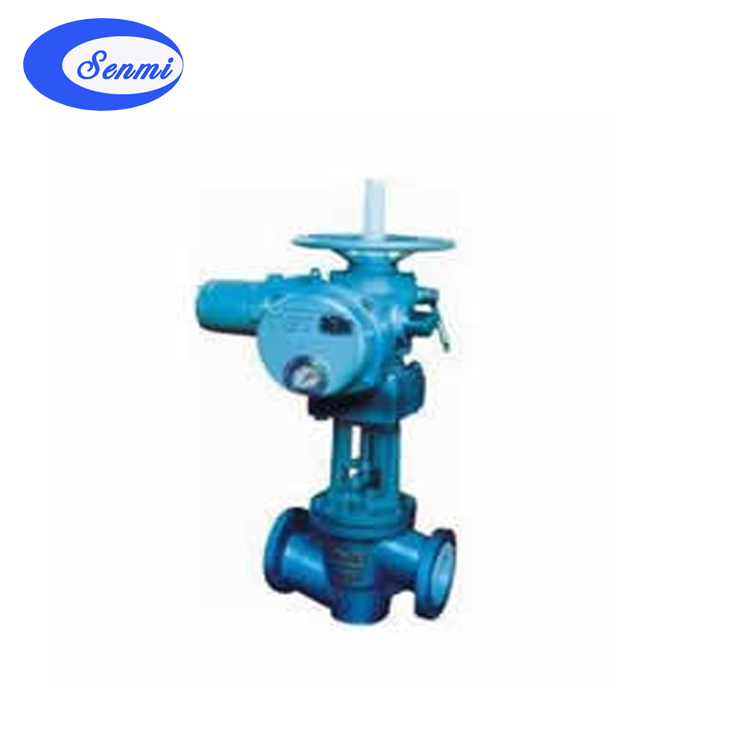

电动衬氟截止阀

截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来做接通或截断管路中的介质，但不能做节流用

一、J941F电动衬氟截止阀 概述
　　截止阀是指关闭件(阀瓣)由阀杆带动并沿阀座中心轴线做升降运动的阀门，在管路上主要用来做接通或截断管路中的介质，但不能做节流用。
　　J941F电动衬氟截止阀基本结构：
　　1.氟塑料衬里J41F46型直通式、J45F46直流式、J44F46型角式截止阀，具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短(一般为公称通径1/4)等项优点，被广泛应用在石油、化工等管路系统中做截断介质用，但需要强调的是氟塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
　　2.阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
二、J941F电动衬氟截止阀设计规范

遵循规范	STANDARD
设计与制造	GB 12238 /GB 12235
结构长度	GB 12221 (长—短系列)
法兰尺寸	JB78/JB79 (GB.HG.SH)
压力试验	GB/T 13927
标志	GB 12220
供货/td>	GB/T 12252

　　部件列表：1.阀体 2.阀盖 3.阀体衬里 4.阀瓣 5.压盖子 6.连接板 7.阀杆 8.电动装置

三、J941F电动衬氟截止阀 主要零件材料/h2>

零件名称	灰铸铁	铸钢	不锈刚		超低碳不锈钢
零件名称	Z	C	P	R	PL	RL
阀体、阀盖	HT250/WCB	WCB	CF8	CF8M	CF3	CF3M
阀瓣、阀杆	35	1Cr13	1Cr18Ni9	1Cr18Ni12Mo2 Ti	00Cr18Ni10	00Cr17Ni14Mo2
活街螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
衬里层/阀座	FEP(F46) PCTFE(F3) PFA (可溶性聚四氟乙烯)
填料	PTFE (F4) PTFE (F4)
填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
阀杆螺母	ZCuAl10Fe3 ZCuAl10Fe3
蝶栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手轮	HT200	HT200	WCC	WCC	WCC	WCC

　四、J941F电动衬氟截止阀 主要连接尺寸及重量

公称通径		标准值							参考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H1	H2	W(kg)
DN (mm)	NPS (inch)	PN1.0(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	100	235	260	7
20	3/4	150	105	75	55	2	16	4-φ14	100	240	265	7.5
25	1	160	115	85	65	2	16	4-φ14	120	245	270	8
32	11/4	180	135	100	78	2	18	4-φ18	140	255	285	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	315	14
50	2	230	160	125	100	3	20	4-φ18	160	295	330	19
65	21/2	290	180	145	120	3	20	4-φ18	180	350	395	27
80	3	310	195	160	135	3	22	4-φ18	240	395	445	42
100	4	350	215	180	155	3	22	8-φ18	240	450	490	50
125	5	400	245	210	185	3	24	8-φ18	280	525	555	64
150	6	480	280	240	210	3	24	8-φ23	320	605	645	85
200	8	495	335	295	265	3	26	8-φ23	360	645	765	105
250	10	622	390	350	320	3	28	12-φ23	400	685	805	135
300	12	698	440	400	368	4	28	12-φ23	400	710	814	155
350	14	787	500	460	428	4	30	16-φ23	450	750	855	320
PN1.6(MPa)
15	1/2	130	95	65	45	2	14	4-φ14	100	240	265	7
20	3/4	150	105	75	55	2	16	4-φ14	100	245	270	7.6
25	1	160	115	85	65	2	16	4-φ14	120	250	275	8.2
32	11/4	180	135	100	78	2	18	4-φ18	140	260	290	12
40	11/2	200	145	110	85	3	18	4-φ18	140	285	325	14
50	2	230	160	125	100	3	20	4-φ18	160	300	335	18
65	21/2	290	180	145	120	3	20	4-φ18	180	355	400	26
80	3	310	195	160	135	3	22	8-φ18	240	400	450	40
100	4	350	215	180	155	3	24	8-φ18	240	455	495	50
125	5	400	245	210	185	3	26	8-φ18	280	530	560	65
150	6	480	280	240	210	3	28	8-φ23	320	605	650	85
200	8	495	335	295	265	3	30	12-φ23	360	650	770	150
250	10	622	405	355	320	3	32	12-φ25	400	690	810	245
300	12	698	460	410	375	4	34	12-φ25	400	730	845	295
PN2.5(MPa)
15	1/2	130	95	65	45	2	16	4-φ14	120	240	270	7.5
20	3/4	150	105	75	55	2	16	4-φ14	120	245	275	8
25	1	160	115	85	65	2	16	4-φ14	140	250	290	9
32	11/4	180	135	100	78	2	18	4-φ18	160	260	325	13
40	11/2	200	145	110	85	2	18	4-φ18	180	285	335	15
50	2	230	160	125	100	3	20	4-φ18	180	300	335	20
65	21/2	290	180	145	120	3	22	8-φ18	240	355	400	28
80	3	310	195	160	135	3	22	8-φ18	280	400	450	42
100	4	350	230	180	160	3	24	8-φ23	320	455	495	57
125	5	400	270	210	188	3	28	8-φ25	320	560	560	71
150	6	480	300	240	218	3	30	8-φ25	360
