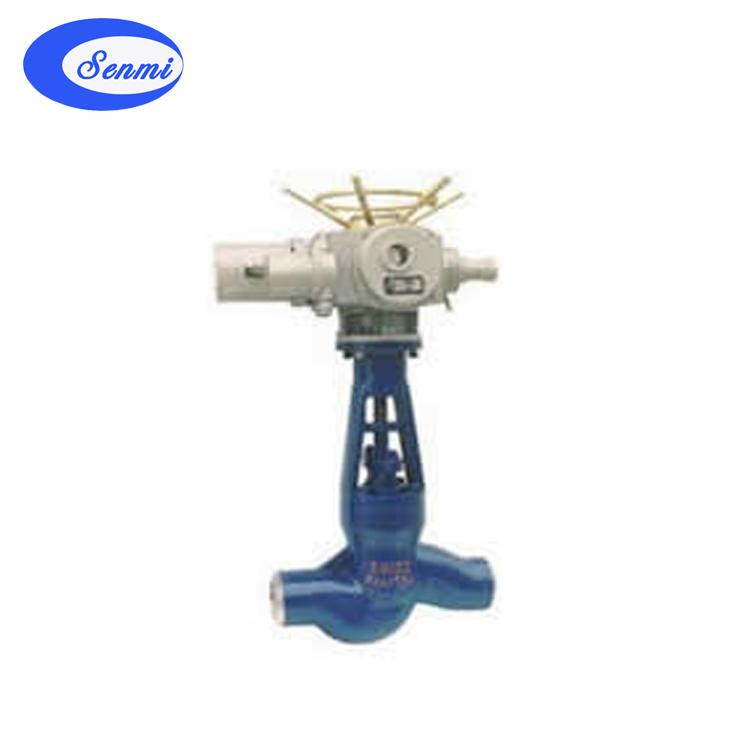

一、电动焊接截止阀 概述 电动焊接截止阀由截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，一般不作调节和节流。 二、电动焊接截止阀 执行标准
设计与制造
结构长度
压力-温度
试验-检验
E101 JB/T3595 DL/T531
E101 JB2766 GB/T15188.1
E101 JB/T3595
E101 JB/T9092
三、电动焊接截止阀 压力试验
型号
公称压力
强度试验 (MPa)
密封试验 (MPa)
适用温度℃
适用介质
J61Y-250I J961Y-250I
25.O
37.5
27.5
≤550
水、蒸汽、油品
J61Y-320I J961Y-320I
32.0
48.0
35.2
J61Y-P54100V J961Y-P54100V
P54100V
30.0
11.0
≤540
J61Y-P64140V J961Y-P64140V
42.0
15.4
J61Y-P57170V J961Y-P67170V
P57170V
63.0
18.7
≤57
四、电动焊接截止阀 主要零件材料及性能
阀体
阀盖
支架
阀杆
密封环
填料
阀杆螺母
WCB 25
2Cr13
增强柔性石墨
ZCu1A110Fe3
WC6 12Cr1MoV
WC6 25
38CrMoV 20Cr2MoV
WC9 12Cr1MoV
WC9 25
五、电动焊接截止阀 主要连接尺寸
DN
d
L
L1
L2
H
电装型号
J961Y-250
20
19
150
363
197
576
DZW15
25
22
180
590
32
26
606
40
36
250
722
DZW20
50
42
DZW30
65
56
340
473
277
1060
DZW45
80
390
526
283
1280
DZW90
100
84
480
1290
J961Y-320
276
60
470
1140
570
1350
DZW120
96
660
554
609
1500
DZW180
J961Y-P57170V
DZWl5
762
1543
74
864
1790
DZWl20
88
965
309
1890
DZWl80
