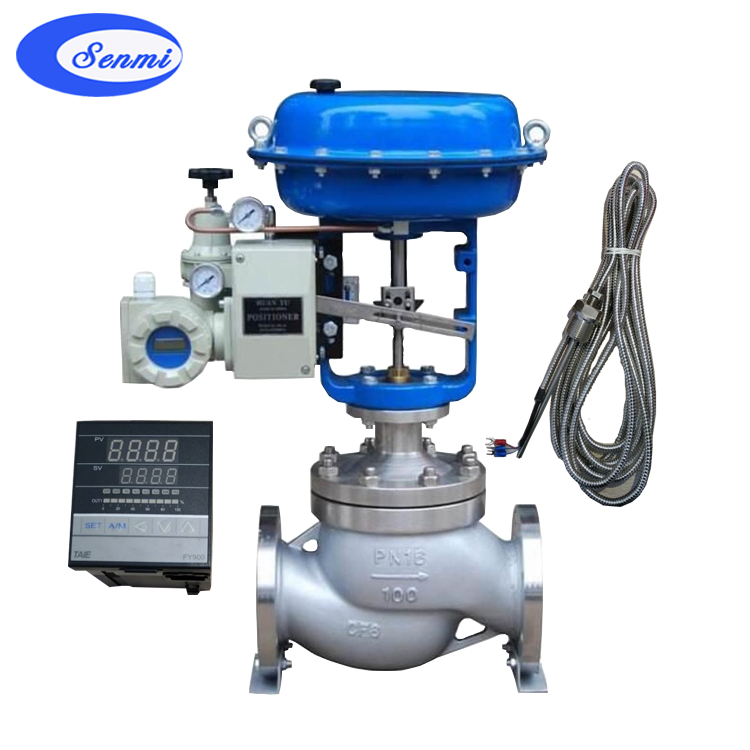

气动温度调节阀采用气动单座调节阀配以PID智能温度控制仪表及温度变送器组成,具有结构紧凑、重量轻、动作灵敏、流量特性精确、拆装方便带断电复位等优点。广泛应用于精确控制水处理及化工厂。气动温度调节阀特别适用于允许压差小，而允许泄漏量也较小压差不大的工作场合。 SENMI气动温度调节阀系列有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN10、16、40、64；阀体口径范围DN20~200。适用流体温度 由-200℃~+560℃，其范围内多种档次。泄漏量标准有II 级或IV级。流量特性为线性或等百分比。多种多样的品种规格可供选择。
气动温度调节阀 主要零件材料
本体材质为碳钢
本体材质为不锈钢
1
阀体
WCB
LCB
WC9
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
阀芯
4
导向套
5
阀盖
6
阀杆
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
气动温度调节阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。 高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
气动温度调节阀 主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量 系数KV
直线
7.6
12.1
19.4
30.3
48.3
75.9
121
193.6
302.5
484
759
等百分比
6.9
11
17.6
27.5
44
69.3
110
176
275
440
693
执行机构 型号
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
额定行程L(mm)
16
60
膜片有效面积Ae(cm2)
280
400
600
1000
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直线 等百分比
固有可调比R
50：1
信号范围Pr(KPa)
20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)
0.14、0.25、0.28、0.40
气动温度调节阀 性能指标
序号
项 目
标准型调节阀
散热、低温型调节阀
不带定位器
带定位器
基本误差＜(%)
±5
±1
±15
±4
回差＜(%)
10
死区＜(%)
0.4
始终点偏差 ＜(%)
气开
始点
±2.5
±6
终点
气关
+2.5
+6
气动温度调节阀 外型尺寸
公称通径(DN)
结构长度 (L)
PN16/25
184
222
254
276
298
352
420
451
543
PN40
317
368
473
568
PN64、100
206
210
251
286
311
337
394
500
508
610
H1
128
152
160
205
208
273
333
364
H2
380
510
H3
224
228
334
342
408
453
482
H4
338
402
405
627
628
635
698
702
728
H5
53
58
68
73
90
98
108
123
140
168
H6
180
236
310
A
282
360
470
C
220
270
320
L1
289
347
476
压力等级
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构
