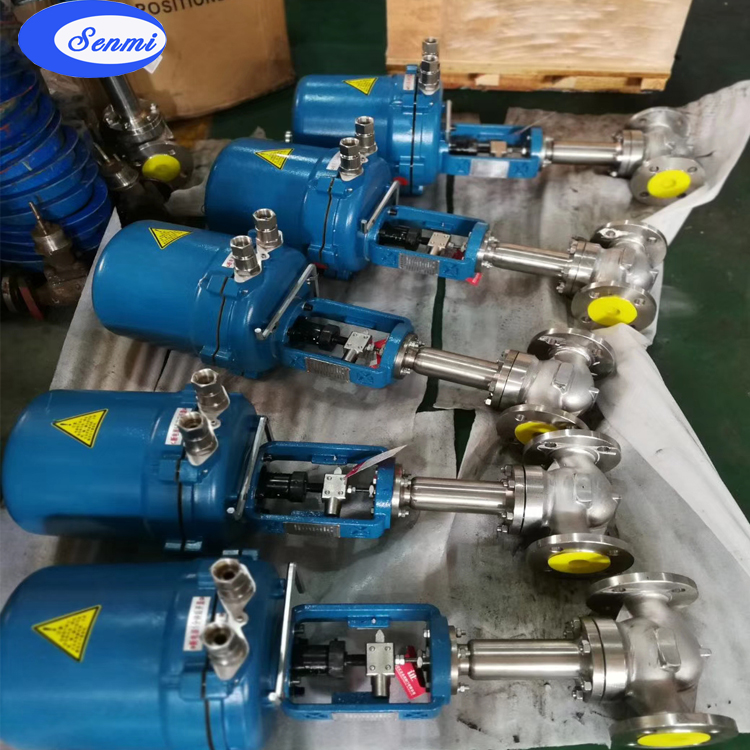

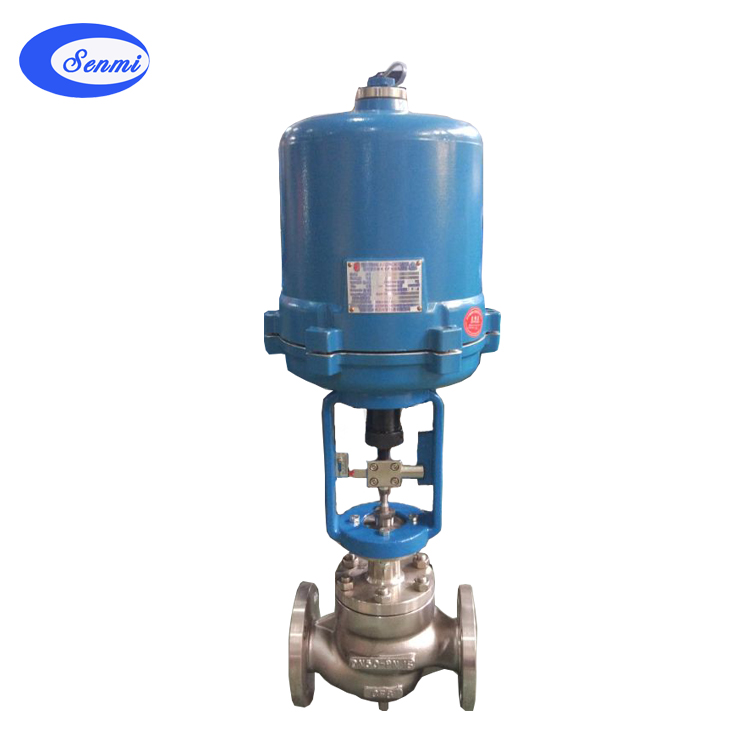

一、 电动防爆调节阀 产品概述
SMBZDLP防爆电动调节阀由3810L系列电子式执行机构和调节阀组成。电源为220V.AC 50Hz,含有伺服放大器、只需输入信号4-20mA或1-5VDC,控制调节阀介质压力、流量、温度、液位等精准控制。电源为220V.AC 50Hz,含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的(4-20mADC或1-5VDC)进行阀门的开度控制,达到调节介质压力流量、温度等目的。同时可以输出(4-20mADC或1-5VDC)阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点,SENMI防爆电动调节阀广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中
电动防爆调节阀 具有体积小,重量轻、连线简单、流量大、调节精度高等特点, 电动防爆调节阀 广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。SENMI生产的 电动防爆调节阀 属于顶部导向型控制阀,适用于过程控制技术方面的大多数应用场合, 电动防爆调节阀 特别适用于在具有某种要求的工作下应用,由于其调节范围宽,可选择不同曲面的阀芯,及其在关断状态下的高度密封性。电动防爆调节阀配由 3810 系列电子式电动执行器,电动执行机构内有伺服放大器,无需另配伺服放大器,有输入控制信号( 4 ~ 20mADC 或 1 ~ 5VDC )及单相电源即可控制运转,实现对压力、流 量、温度、液位等参数的调节。 二、 电动防爆调节阀 主要技术参数
公称通径 (DN)
20
25
32
40
50
65
80
100
125
150
200
250
300
阀座直径 (dn)
额定流量系数 (KV)
单座
6.9
11
17.6
27.5
44
69
110
176
275
440
630
875
1250
套筒
6.3
10
16
63
160
360
570
850
1180
双座
8
17,6
690
900
1300
允许压差 (MPa)
3.8
3.2
3.0
2.0
1.8
1.5
1.4
1.0
0,7
0.6
0.5
0.3
0.1
6.4
5.2
4.6
3.7
3.5
3.1
2.6
2.2
≤ 公称压力
公称压力 (MPa)
1.6 、 2.5 、 4.0 、 6.4 、 10.0
额定行程 (mm)
60
阀盖形式
标准型 (-17 ~ +250 ℃ ) 、高温型 (+250 ~ +450 ℃ ) 、低温型 (-40 ~ -196 ℃ ) 、波纹管密封型 (-40 ~ +350 ℃ )
压盖形式
螺栓压紧式
密封填料
V 型聚四氟乙烯填料、 V 型柔性石墨填料
阀芯形式
单座式、套筒式
流量特性
等百分比、直线性
配置执行器类别
3810 系列等电动执行器 ( 客户指定品牌亦可 )
执行器参数
电源电压: 220V 、 380V 、输入信号: 4-20mA 或 1-5V·DC 、输出信号: 4-20mA·DC
防护等级:相当 IP65 、隔爆标志: Exd Ⅱ BT4(Exd Ⅱ BT6 特殊定制 ) 、手操功能:手柄
环境温度: -25 ~ +70 ℃ 、环境湿度: ≤95%
防爆电动调节阀执行机构
型号
381LSA-08
381LSA-20
381 LSA -30
381 LSA -50
381 LSA -65
381 LSA -99
381 LSA -160
隔爆型号
381-08
381-20
381-30
381-50
381-65
381-99
381-160
输出力推(N)
800
2000
3000
5000
6500
10000
16000
zui大行程L(mm)
30
工作速度(mm/S)
4.2
2.1
1.7
2.8
主要技术参数
电源电压:220V/50Hz 输入信号:4-20mA或1-5V·DC 输出信号:4-20mA·DC
防护等级:相当IP55 隔爆标志:ExdⅡBT4 手操功能:手柄
环境温度:-25~+70℃ 环境湿度:≤95%
防爆电动调节阀技术参数
公称通径DN(mm)
阀座直径dn(mm)
26
额定流量系数Kv
13
22
120
280
450
额定行程L(mm)
配用执行机构型号
381LSA /381-20
381LSA /381-30
381LSA /381-50
381LSA /381-65
允许压差(Mpa)
1.05
1.16
0.67
0.47
0.39
0.26
0.16
性能
项目
技术指标
基本误差%
±2.5
回差%
≤2.0
死 区%
≤1.0
始终点偏差%
电开
始点
终点
电关
额定行程偏差%
≤2.5
泄 露 量l/h
0.1%×阀额定容量
可调范围R
30:1
