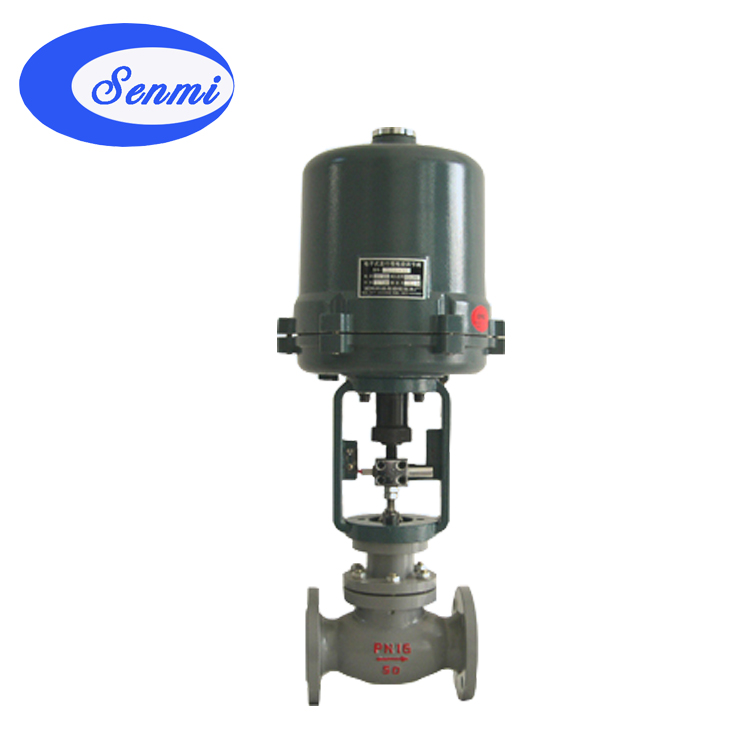

SMBZ DLP 防爆电动调节阀 由 3810L 系列电子式执行机构和调节阀组成。电源为 220V.AC 50Hz ，含有伺服放大器、只需输入信号 4-20mA 或 1-5VDC ，控制调节阀介质压力、流量、温度、液位等精准控制。 电源为 220V.AC 50Hz ，含有伺服放大器、位置信号发生器、位置限位开关以及阀位显示。可直接接受工业控制仪表或计算机等输出的（ 4-20mADC 或 1-5VDC ）进行阀门的开度控制，达到调节介质压力流量、温度等目的。同时可以输出（ 4-20mADC 或 1-5VDC ）阀位反馈信号。单座调节阀阀体为低阻流直通单座上导向结构。具有精度高、流量大、泄漏量小的特点， SENMI 防爆电动调节阀 广泛用于化工、石油、轻工、电站、冶金等要求流量大、泄漏量小的工业自控系统中。
阀内组件
阀芯型式
单座柱塞型阀芯、套筒柱塞型
流量特性
等百分比特性和线性特性
材 料
不锈钢（ 1Cr18Ni9Ti 、 1Cr18Ni12Mo2Ti 、 17-4PH 、 9Cr18 、 316L ）、不锈钢堆焊司太莱合金、 钛和耐腐蚀合金等。
防爆电动调节阀 阀体
型式
直通单座铸造 S 型阀
公称通径
20 、 25 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300mm
公称压力
PN1.6 、 4.0 、 6.4MPa
法兰标准
JB/T79.1-94 、 79.2-94 等
材料
铸钢（ ZG230-450 ）、铸不锈钢（ ZG1Cr18Ni9Ti 、 ZG1Cr18Ni12Mo2Ti ）等
上阀盖
标准型 -17 ～ +230℃ 、散热型 +230 ～ +450℃ 、低温型 -60 ～ -196℃ 、波纹管密封型 -40 ～ +350℃
压盖型式
螺栓压紧式
填料
V 型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
防爆电动调节阀 执行机构
型号
381LSA-08
381LSA-20
381 LSA -30
381 LSA -50
381 LSA -65
381 LSA -99
381 LSA -160
隔爆型号
381-08
381-20
381-30
381-50
381-65
381-99
381-160
输出力推（ N ）
800
2000
3000
5000
6500
10000
16000
zui 大行程 L （ mm ）
30
60
100
工作速度（ mm/S ）
4.2
2.1
3.5
1.7
2.8
2.0
1.0
主要技术参数
电源电压： 220V/50Hz 输入信号： 4-20mA 或 1-5V·DC 输出信号： 4-20mA·DC
防护等级：相当 IP55 隔爆标志： ExdⅡBT4 手操功能：手柄
环境温度： -25 ～ +70℃ 环境湿度：≤ 95%
防爆电动调节阀 技术参数
公称通径 DN （ mm ）
25
32
40
50
65
80
125
150
200
阀座直径 dn （ mm ）
26
额定流量系数 Kv
8
13
22
120
280
450
额定行程 L （ mm ）
16
配用执行机构型号
381LSA /381-20
381LSA /381-30
381LSA /381-50
381LSA /381-65
允许压差（ Mpa ）
3.0
1.8
1.05
1.16
0.67
0.47
0.39
0.26
0.16
