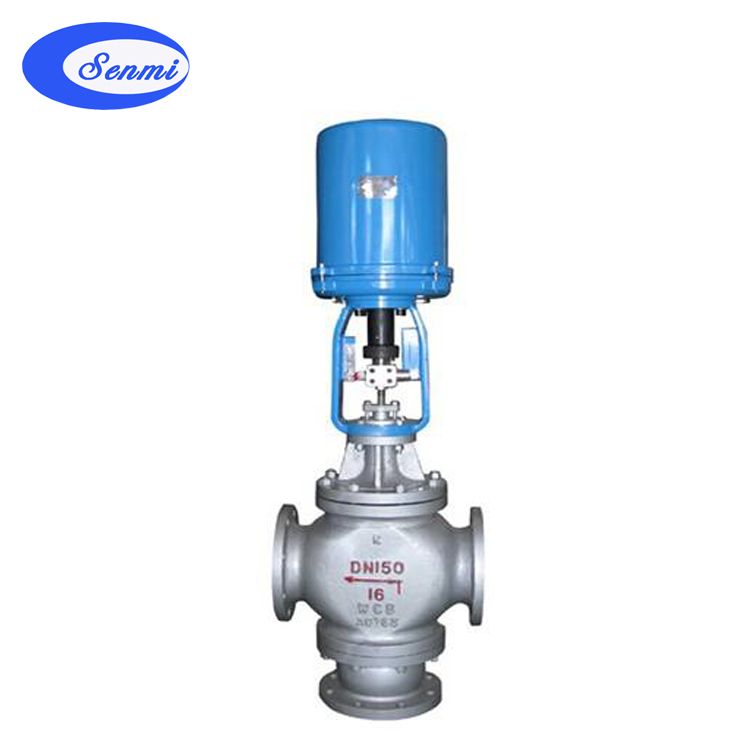

智能电动三通阀 概述
SMZDLX智能比例三通阀采用双阀芯上下导向结构,配用电动执行机构机构,阀体为三通结构,即一进两出(分流型),两进一出(合流型),从而达到流体混合升温或降温,或流体不等量分流,满足不同工矿的使用要求。智能电动三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。可用于各种不同的工作条件,特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。SENMI系列智能电动三通阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4;阀体口径范围DN20-DN300;适用流体温度-150℃-+560℃范围内多种档次;泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级;流量特性有直线、等百分比。多种规格可供选择。
智能电动三通阀 主零件材料及结构图
1
阀体
WCB
CF8
CF8M
CF3M
2
阀座
304
316
316L
3
阀芯
4
导向套
5
阀盖
6
阀杆
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
智能电动三通阀 阀盖形式
智能比例三通阀 电动执行机构
2、主要性能指标
3、、智能比例三通阀允许压差
注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围,请与我们联系,采取适当方法可解决
SENMI调节阀产品订购须知:
1.用户已确定阀门类型和型号(尤其是非标准型号)时,用户应正确说明其型号的含义和要求。
2.用户应根据样本所列产品型号进行订货,如对产品项目有特别要求,请在订单中说明:
1)结构长度2)法兰标准3)阀门的结构形式:如通道全通径或缩径、体盖连接形式4)阀门内件及对材料的其他要求5)压力试验、检验标准、标识及其他要求
3、当阀门使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关
4.本厂可以根据用户的特定要求配置电动装置,气动驱动装置,涡轮装置。
5.彬米阀门生产的各类调节阀产品均可以满足订单规定的各项要求,产品出厂前均逐一按要求的相关标准进行严格的检验和试验。
6.彬米阀门厂所有产品质保时间为:客户正式安装使用12个月。
