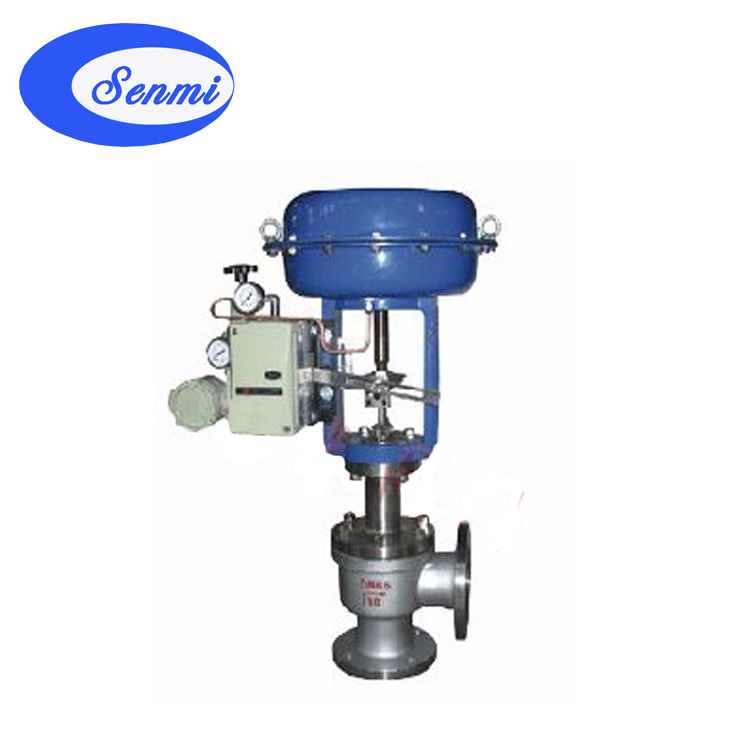

气动角式调节阀,高压气动控制阀
ZJSJ气动角式调节阀采用顶部导向结构,配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。
产品介绍
产品介绍
产品案例
售后服务
企业介绍
气动角式调节阀
|
气动角座调节阀
一、气动角式调节阀 概述
ZJSJ
气动角式调节阀
采用顶部导向结构,配用多弹簧气动执行机构。具有结构紧凑、重量轻、动作灵敏、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄露量小阀前阀后压差不大的高粘度、含有悬浮物和颗粒状物质的的调节,可避免结焦、堵塞,便于自净与清洗的场合。气动角式调节阀产品有常温型、调节切断型、波纹管密封型、高温型、夹套保温型等多种系列。产品公称压力等级有PN10、16、 25、64、100;阀体口径范围DN20-DN200。泄露等级有Ⅳ或Ⅵ 级。适用流体温度由-200℃-+560℃范围内多种档次,流量特性为线形或等百分比。多种规格可供选择。本系列调节阀结构新颖,功能完善、品种齐全。
气动角式调节阀
气动高温控制阀
二、
气动角式调节阀
主要零件材料
本体材质为碳钢
本体材质为不锈钢
1
阀体
WCB
LCB
WC9
1
阀体
CF8
CF8M
CF3M
2
阀座
304
304
304
2
阀座
304
316
316L
3
阀芯
304
304
304
3
阀芯
304
316
316L
4
导向套
304
304
304
4
导向套
304
316
316L
5
阀盖
WCB
LCB
WC9
5
阀盖
CF8
CF8M
CF3M
6
阀杆
304
304
304
6
阀杆
304
316
316L
7
填料
PTFE/
柔性石墨
7
填料
PTFE/
柔性石墨
8
弹簧
65Mn
8
弹簧
65Mn
9
螺母
304
304
304
9
螺母
304
316
316L
三、
气动角式调节阀
阀盖形式
注:常温型:常温型工作温度-20-+200℃,泄露等级为Ⅳ级。
高温型阀盖增设散热片,可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封,堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
四、
气动角式调节阀
主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量
系数KV
直线
6.9.6
11
17.6
27.5
44
69
100
176
275
440
690
等百分比
6.3
10
16
25
40
63
100
160
250
400
630
执行机构
型号
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
额定行程L(mm)
16
25
40
60
膜片有效面积Ae(cm2)
280
400
600
1000
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直线? 等百分比
固有可调比R
50
:1
信号范围Pr(KPa)
20-60
、20-100、40-200、60-100、80-240
气源压力Ps(MPa)
0.14
、0.25、0.28、0.40
允许泄露量
Ⅵ
级
工作
温度
常温型
-20—200
、-40—250、-60—250
散热型
-40—450
、-60—450
高温型
450—560
低温型
-60— -100
、-100— -200、-200— -250
五、
气动角式调节阀
主要性能参数
序号
项 目
标准型调节阀
散热、低温型调节阀
不带定位器
带定位器
不带定位器
带定位器
1
基本误差<(%)
±5
±1
±15
±4
2
回差<(%)
3
1
10
3
3
死区<(%)
3
0.4
8
1
4
始终点偏差
<(%)
气开
始点
±2.5
±1
±6
±2.5
终点
±5
±15
气关
始点
±5
±15
终点
±2.5
±6
5
±2.5
+2.5
+6
+2.5
六、
气动角式调节阀
外型尺寸
公称通径(DN)
20
25
32
40
50
65
80
100
125
150
200
L
PN16/25
95
100
105
115
125
145
155
175
200
225
275
PN40
95
100
105
115
125
145
155
175
200
225
275
PN64
、100
115
115
130
130
150
170
190
215
250
275
325
H
349
350
358
378
393
494
503
521
634
696
715
H1
444
445
458
478
492
594
628
646
759
846
915
H2
419
423
445
478
490
582
624
620
759
840
905
H3
180
180
180
180
180
236
236
236
310
310
310
A
282
282
282
282
282
360
360
360
470
470
470
C
220
220
220
220
220
270
270
270
320
320
320
L1
289
289
289
289
289
347
347
347
476
476
476
压力等级
GB
:1.6、2.5、4.0、6.4、10.0MPa ANSI:150、300、600LB JIS:10、20、30、40K
执行机构
ZHB-22
ZHB-23
ZHB-34
ZHB-45
