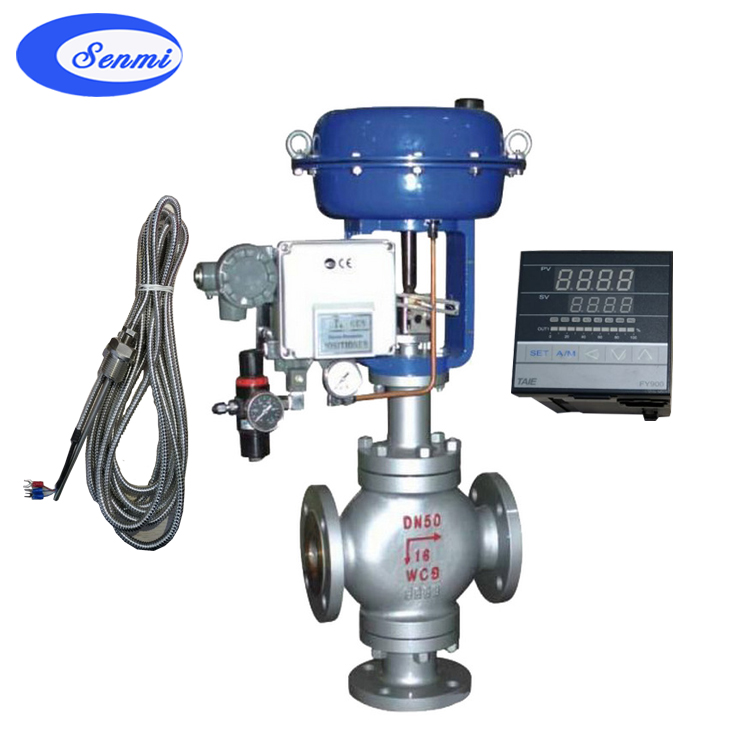

气动三通温度调节阀，气动三通比例控制阀

彬米阀门通过多年的努力和技术创新，目前在气动调节阀，气动薄膜单座调节阀，气动薄膜三通调节阀技术方面，我公司已具备成熟的生产技术，生产的气动薄膜三通调节阀质量优秀，流量调节能力高性能稳定，外形美观，是各种管道工程设备采购流量调节阀的首选．欢迎来电定购

气动薄膜三通调节阀 概述
气动薄膜三通调节阀采用双阀芯上下导向结构，配用气动执行机构，阀体为三通结构，即一进两出(分流型)，两进一出(合流型)，从而达到流体混合升温或降温，或流体不等量分流，满足不同工矿的使用要求。气动薄膜三通调节阀阀体具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确和维修方便等优点。气动三通温度调节阀可用于各种不同的工作条件，特别适用于石油工业热交换器的温度控制系统和其他的各行业的自动化控制系统。气动薄膜三通调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。产品公称压力等级有PN1.6、4.0 6.4；阀体口径范围DN20-DN300；适用流体温度-150℃-+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比。多种规格可供选择。本系列气动调节阀采用模块化设计，可采用不同组合、配用各种附件。二、 气动薄膜三通调节阀 主要零件材料

本体材质为碳钢					本体材质为不锈钢
1	阀体	WCB	LCB	WC9	1	阀体	CF8	CF8M	CF3M
2	阀座	304	304	304	2	阀座	304	316	316L
3	阀芯	304	304	304	3	阀芯	304	316	316L
4	导向套	304	304	304	4	导向套	304	316	316L
5	阀盖	WCB	LCB	WC9	5	阀盖	CF8	CF8M	CF3M
6	阀杆	304	304	304	6	阀杆	304	316	316L
7	填料	PTFE/ 柔性石墨			7	填料	PTFE/ 柔性石墨
8	弹簧	65Mn			8	弹簧	65Mn
9	螺母	304	304	304	9	螺母	304	316	316L

气动薄膜三通流调节阀 阀盖形式

注：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

公称通径DN(mm)		20	25		32		40		50		65		80		100		125	150	200
额定流量系数KV	合流	6.3	8.5		13		21		34		53		85		135		210	340	535
	分流												85		135		210	340	535
额定行程L(mm)		16			25						40						60
膜片有效面积Ae(cm2)		280			400						600						1000
公称压力PN(MPa)		1.6 2.5? 4.0 6.4 10.0
固有流量特性		直线等百分比
固有可调比R		30 ：1
信号范围Pr(Kpa)		20-100 、40-200、60-100、80-240
气源压力Ps(Mpa)		0.14 、0.25、0.28、0.40
允许压差△P(MPa)		0.93		0.86		0.75		0.48		0.31		0.27		0.18		0.11	0.12	0.09	0.05

气动薄膜三通调节阀 主要性能指标

序号	项目		性能指标
			不带定位器	带定位器
1	基本误差＜(%)		±5	±1
2	回差＜(%)		3	1
3	死区＜(%)		3	0.4
4	始终点偏差＜(%)	始点(%)	±5	±1
		终点(%)	±2.5
5	额定行程偏差(%)		+2.5
6	允许泄露量(1/h)		10-3× 阀额定容量
7	额定流量系数偏差(%)		±10
8	固有流量特性		符合IEC534-1和GB/T13927-2000中归动的斜率偏差要求

气动薄膜三通调节阀 外型尺寸

公称通径(DN)		20	25	32	40	50	65	80	100	125	150	200
结构长度 (L)	PN16/25	180	185	200	220	250	275	305	350	410	450	550
	PN40	185	190	210	230	255	285	310	355	425	460	560
	PN64	190	200	220	240	265	295	320	370	400	475	570
H1		155	155	175	180	200	235	250	260	330	350	420
H2		298	298	298	298	298	380	380	380	510	510	510
H3		235	235	247	256	268	364	384	394	465	470	540
H4		365	365	425	420	445	660	680	690	748	740	780
H5		110	117	120	139	144	188	208	220	268	278	320
H6		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
压力等级		GB ：1.6、2.5、4.0、6.4MPa ANSI：150、300、600LB JIS：10、20、30K
执行机构		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取新数据。
