一、蒸汽电动调节阀工作原理及应用

SENMI蒸汽电动调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。SENMI蒸汽电动调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。蒸汽电动调节阀公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比,多种规格可供选择.因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。

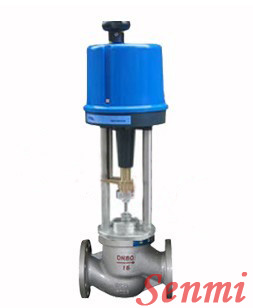

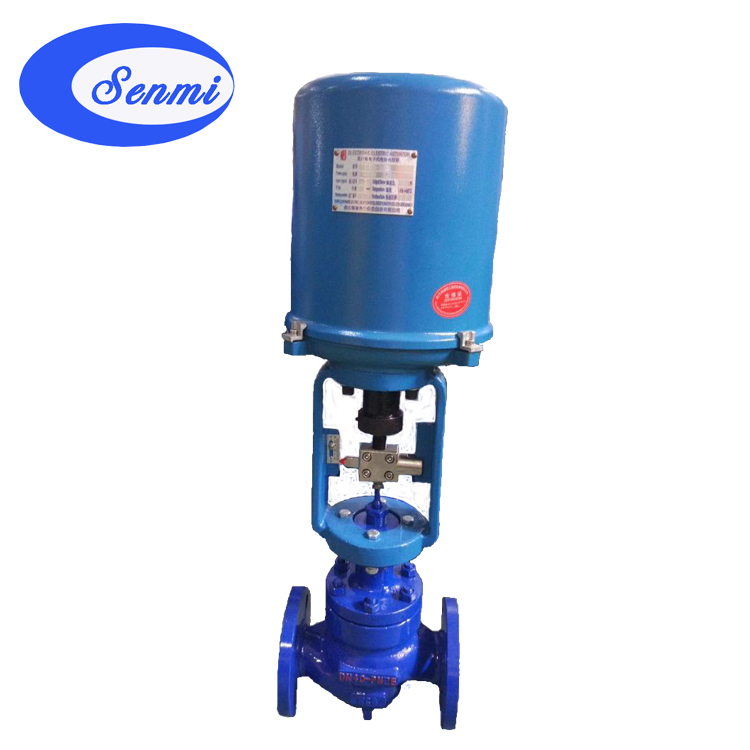

精小型电动调节阀(配3810执行器)	精小型电动调节阀(配PS执行器)

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/ 柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

  三、蒸汽电动调节阀 阀盖形式
