电子式电动单座调节阀

SENMI专业生产精小型电动调节阀,精小型电子式电动调节阀,精小型调节阀,精小型比例调节阀,精小型电动比例阀,精小型电动比例调节阀,精小型气动调节阀,精小型气动阀门等,欢迎新老客户来电咨询!

一、电动单座调节阀 概述

　　SENMI电动单座调节阀是一种压力平衡调节阀,采用笼式套筒导向、单座密封结构，配用多弹簧执行机构或者电动执行机构，流道呈S流线型，选用进口密封环。整体具有工作平稳、允许压差大、流量特性精确噪音低等特点。特别适用于允许压差小、阀前后压差较大的工作场合。SENMI精小型电动调节阀产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种型式。精小型电动调节阀公称压力等级有PN1.6、4.0 6.4、10.0；阀体口径范围DN20-DN300；适用流体温度-150℃ -+560℃范围内多种档次；泄露等级氛分为Ⅳ级、Ⅴ级、Ⅵ级；流量特性有直线、等百分比,多种规格可供选择.

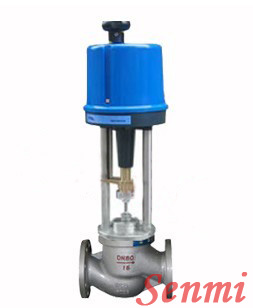

精小型电动调节阀 |精小型电子式电动调节阀

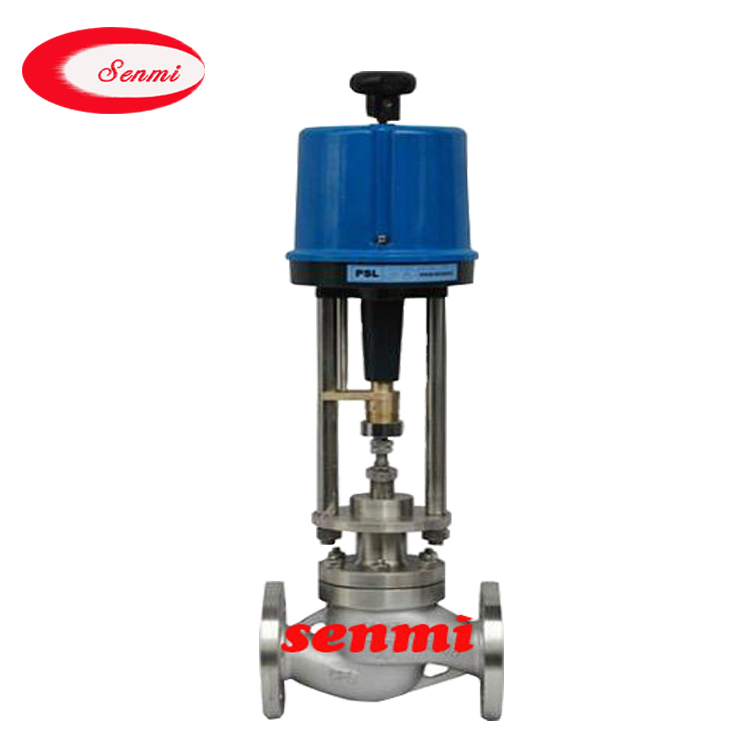

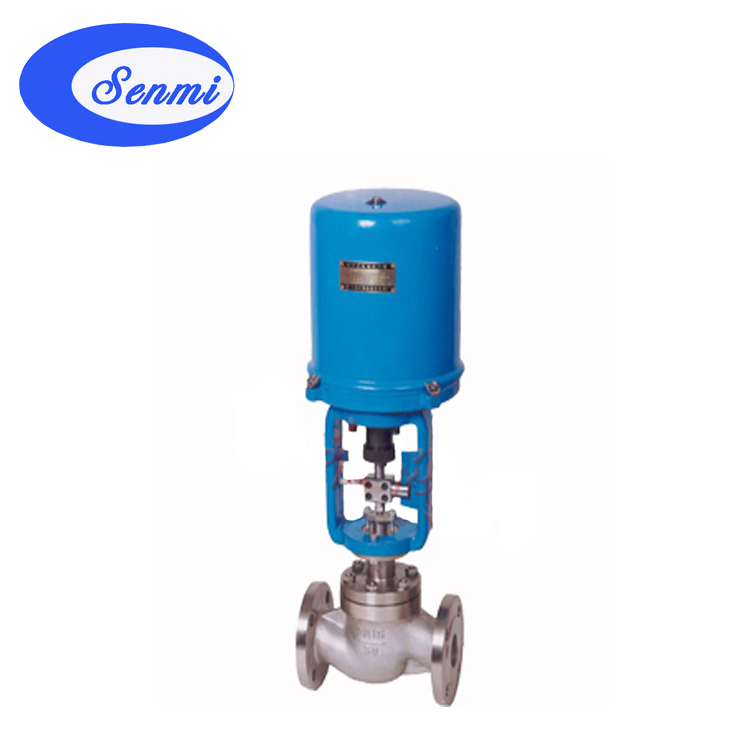

精小型电动调节阀(配3810执行器)	精小型电动调节阀(配PS执行器)

二、精小型电动调节阀 主要零件材料及结构图

1	阀体	WCB	CF8	CF8M	CF3M
2	阀座	304	304	316	316L
3	阀芯	304	304	316	316L
4	导向套	WCB	CF8	CF8M	CF3M
5	阀盖	WCB	CF8	CF8M	CF3M
6	阀杆	304	304	316	316L
7	填料	PTFE/ 柔性石墨
8	弹簧	65Mn	304	316	316L
9	螺母	304	304	316	316L

三、精小型电动调节阀 阀盖形式

注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。
高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。
波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。
低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。

四、精小型电动调节阀 主要技术参数

公称通径DN(mm)		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数 (KV)	直线	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
额定行程L(mm)		16		25			40			60			100
公称压力PN(MPa)		1.6 2.5 4.0 6.4 10.0
执行机构型号	PSL	201/202		204			208			312			320
	3810L	3810LSA-08		3810LSA-20			3810LSB-30			3810LSB-50			3810LSC-65
固有流量特性		直线、等百分比
固有可调比		50 ：1
工作温度t(℃)		普通型：铸钢-40-250；铸不锈钢-60-250 散热型：铸钢-40-450；铸不锈钢-60-450
输入信号		0-10mADC 、4-20mADC、220VAC(开关信号)
电源电压		220VAC 50Hz

五、电动单调节阀 电动执行机构

1 、电动执行机构主要性能参数

型号		额定输出力N		速度mm/s		技术参数
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线) 输出信号：DC4～20mA 防护等级：相当IP55 隔爆标志：ExdⅡBT4 带手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

2 、精小型电动调节阀主要性能指标

项目			指标值
基本误差％			配3610L±2.5；带定位器 ±1.0
回差％			配361L ±2.0；配PSL±1.0
死区％			1.0
始终点偏差％	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50 ：1
额定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV级小于阀的额定容量×10-4

3 、精小型电动调节阀允许压差

公称通径(mm)		20				25	40		50	65	80	100	150		200	250	300
阀座直径(mm)		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
执行机构		允许压差△P(MPa)
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

注:实际配置需根据具体工艺参数确定。如果允许压差一清楚或大工作压差超出列表范围，请与我们联系，采取适当方法可解决
