一、电动切断球阀概述

电动法兰球阀适用于经常操作、两位切断、调节的场合。球阀与执行机构的连接采用直连方式，有开关型和调节型两种。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求配置不同型号电子式电动执行机构。

电动球阀通常用于密封要求严格的场合，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工业领域。除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质。

二、电动切断球阀标准规范

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

三、电动切断球阀特点

1、安装时应直立安装。

2、启闭迅速、轻便、流体阻力小、结构简单。

3、相对体积小、重量轻、便于维修、密封性能好。

4、连线简单、结构紧凑、尺寸小、重量轻、动作稳定可靠。

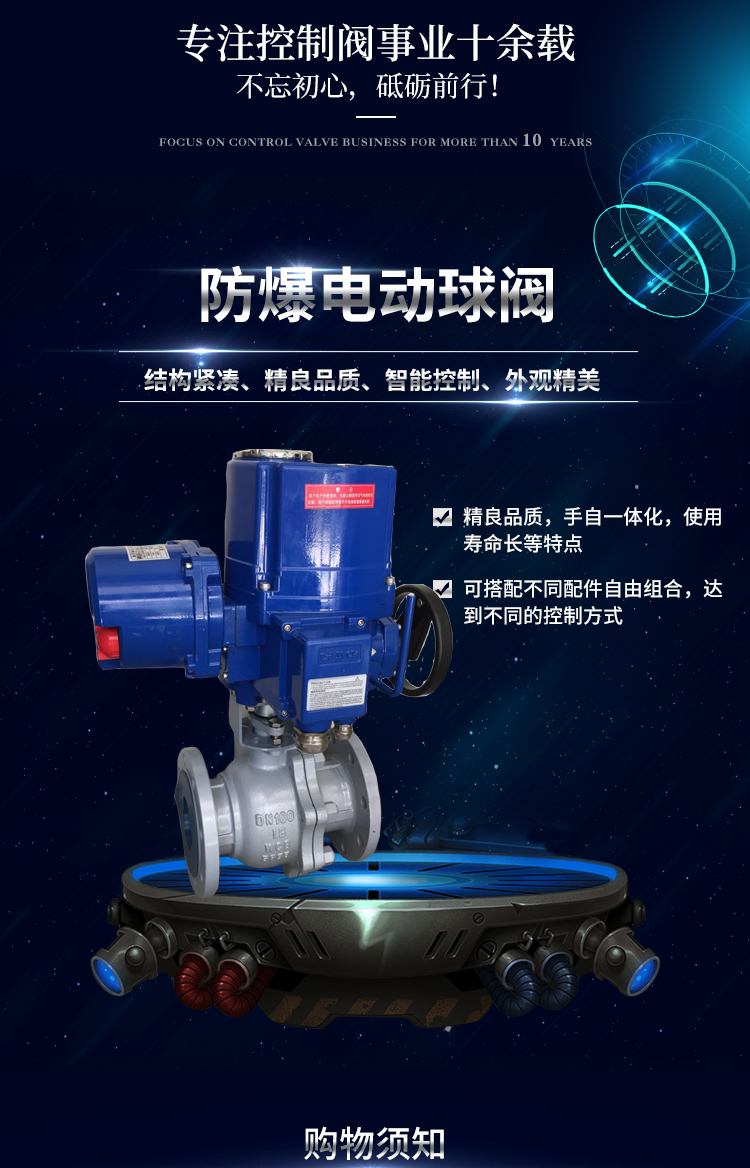

电动球阀实物图

四、电动切断球阀技术参数

公称通径DN（mm）	DN15～DN400
公称压力	1.6、4.0、6.4MPa、ANSI150、300（Lb）、JIS10、20K
适用介质	水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等
介质温度	-40～ 180℃ -40～ 350℃
泄漏量	0 符合ANSIB16.104 5级标准
球体转角	90°
阀体材制质	A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M
阀座材料	聚四氟乙烯（常温）、特制PPL（高温）
