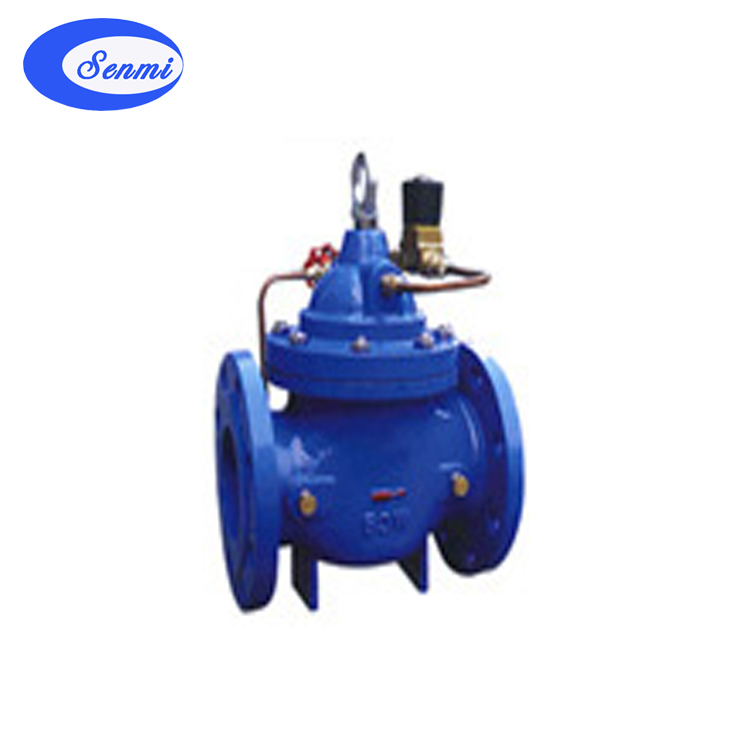

600X电动水控制阀的代号，它是一种以电磁阀为向导阀的水力操作式阀门。常用于给排水及工业系统中的自动控制，控制反应准确快速，根据电信号遥控开启和关闭管道路系统，实现远程操作。并可取代闸阀和蝶阀用于大型电动操作系统。阀门关闭速度可调，平稳关闭而不产生压力波动。该阀门体积小、重量轻、维修简单、使用方便、安全可靠。电磁阀可选用交流电220V，或直流电24V，可根据各种场合选用常开或常闭型均可。
600X电动水控制阀前要安装过滤器，并应便于排污的要求。
600X电动水控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...
但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以 CECS 标准《水力控制阀应用设计规程》（送审稿）为基础，结合本人的体会来阐述上述诸方面的{TodayHot}问题。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：
600X电动水控制阀宜水平安装。水平安装时，阀盖宜向上。消防给水系统的减压阀阀后应有排水设施。自动喷水灭火系统的需减压时，减压阀应设置在报警阀前（沿水流方向），与单个报警阀配套设置的减压阀，可不设备用减压阀；与多个报警阀配套设置的减压阀，应设备厂用减压阀。用于热水供应工程的减压阀，应采用热水型减压阀。
采用干管干管循环方式（半循环方式）的热水供应工程，减压阀设置要求应与冷水工程相同；采用立管循环方式（全循环方式）的热水供应工程，减压阀设置应防止热水循环的破坏，各分区回水管在汇合点压力应平衡。
水力控制阀的变化
在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、电动水控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。
由于水力控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水（含消防）系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。
水力控制阀是一种液位自动控制阀门，利用控制回路中浮球阀的开启和磁闭来控制主阀的开启和关闭，从而达到设定{HotTag}液位控制的阀门。遥控浮球组应由以下组件组成（ 沿水流方向）
A、控制阀（闸阀或蝶阀）；B、过滤器；C、遥控浮球阀。
注：A、如介质较为洁净时，可用主阀导管系统内微型过滤器代替管道过滤器。
B、安装现场，应有拆卸过滤器的空间。
当生活、生产、消防给水系统的水池(箱)其进水管公称直径大于或等于50mm时宜设置遥控浮球阀。遥控浮球的公称通径应与管路公称直径相同。遥控浮球阀前应设置过滤器,过滤器应符合下列规定：
A、滤网材料应有足够强度和刚度,宜采用不锈钢和铜制作；滤网孔口水流总面积应为管道截面积的1.5~2倍，孔数应为20~60目。
B、应便于清污。
遥控浮球阀应设置在水池或水箱的进水管道上，宜水平安装，阀盖朝上。其控制导管与浮球设置应符合以下要求：
A、遥控浮球阀控制导管应充分固定在水池或水箱上，控制导管总长度宜下超过8cm，浮球中心应距进水口1cm以外或进水管应采取消波装置。
B、同一水池或水箱内高出溢流水位以上部位应有防止回流污染破坏虹吸现象的通气孔,孔径10mm，孔中心与溢流水位高度应符合规定

电动水控制阀外形尺寸:
