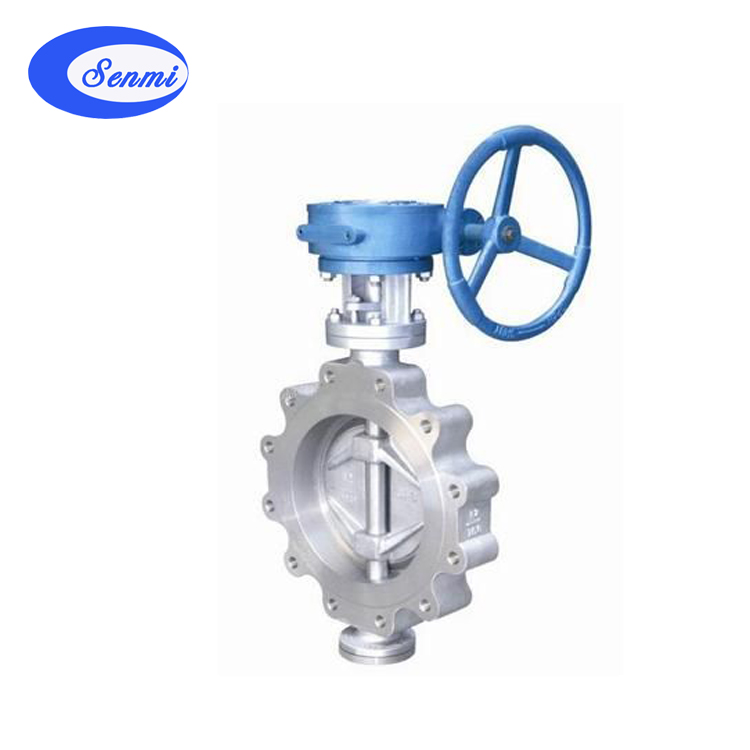

美标凸耳式偏心蝶阀_特点和性能用途及特点 该系列蝶阀是我公司工程技术人员研制开发的新一代高性能产品,其性能已处于国内外先进水平,广泛适用于低压,中压、高压、钢铁、冶金、石油、化工、电力等工业管道上作截断或调节介质流量用。 该阀门采用三维偏心斜锥形阀座密封副,蝶板密封采用新型金属片与弹性材料层叠而成,嵌装在蝶板上与阀座吻合。利用碟板摆动压紧密封,所以密封面摩擦阻力小,并闭时具有越紧功能,这样密封性能可靠,开启确保密封面完全脱离接触,保证了密封面不受损伤。 该蝶阀结构特点排除了其它类型蝶阀开过位而不能密封的缺点,且在高温下能正常使用,克服了其它类型阀门在高温适用时因热膨胀而容易泄漏的缺点。 该蝶阀根据使用介质要求,选择不同密封面材料,以保证密封面耐磨损、耐冲刷、耐腐蚀、使用寿命长。
美标凸耳式偏心蝶阀采用标准 法兰连接尺寸:ANSI B16.5-92 结构长度:API609-89 压力试验:API598-94
美标凸耳式偏心蝶阀主要技术参数
公称通径
DN(in)
2"-36"
公称压力
PN(Mpa)
150Lb
300Lb
实验压力Ps(Mpa)
强度实验
3.0
7.5
密封试验
2.2
5.5
适用介质
水、蒸汽、油品、酸碱类、海水等
适用温度
-40~425℃
美标凸耳式偏心蝶阀主要零部件材料
名称
材料
阀体
WCB、CF8、CF8M
阀板
阀杆
304、316、ICr13
密封圈
316、304
填料
柔性石墨,氟塑料
美标凸耳式偏心蝶阀型号编制说明
阀门类型
驱动方式
密封面材料
主体材料
结构形式
蝶阀
3=手动
H=不锈钢
C=WCB,P=304
W=对夹式
6=气动
F=凸耳式
F=PFFE
R=CF8M
9=电动
L=双法兰式
通 径
结 构 长 度
法兰外径
螺栓孔中心距
法兰 厚度
法兰孔数
孔 径
对夹式
法兰式
D
D1
C
Z
d
2"
43
150
165.1
127
22
8
19
2 1/2"
46
170
190.5
149.4
26
3"
48
180
209.5
168
28
4"
54
190
254
200
32
5"
56
279.4
235
35
6"
59
210
317.5
269.7
37
12
8"
73
230
381
330.2
41
25
10"
83
250
444.5
387.4
16
12"
92
270
520.7
450.9
51
14"
117
290
584.2
514.4
20
16"
133
310
647.7
571.5
57
18"
149
330
711.2
628.7
60
24
20"
159
350
774.7
685.8
64
24"
181
390
914.4
812.8
70
