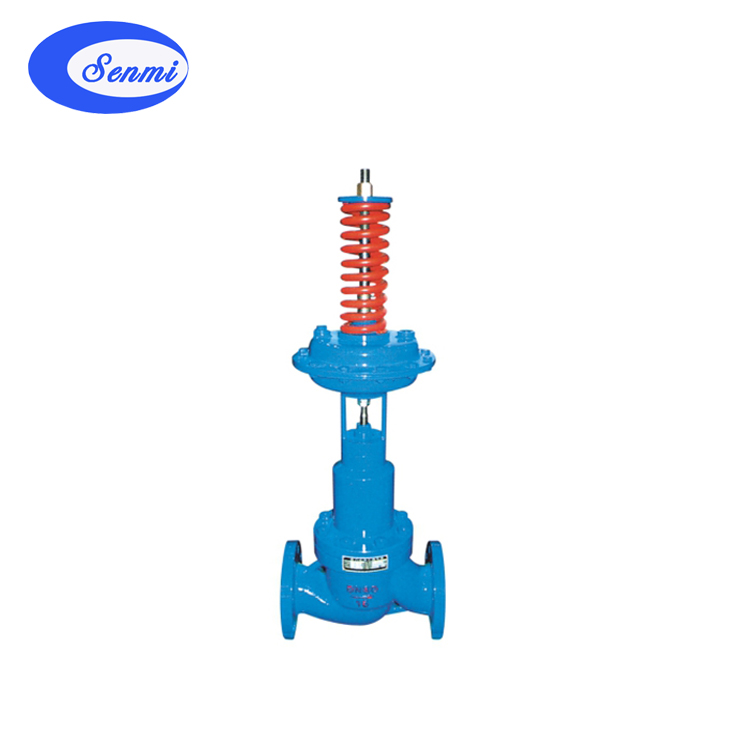

自力式调压阀

自力式压力调节阀是一种无需外来能源而只依靠被调介质自身的能力的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能

自力式压力调节阀（以下简称压力阀）是一种无需外来能源而只依靠被调介质自身的能力的压力变化进行自动调节压力的节能型产品，具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供暖系统。本产品可适用于非腐食性（最高温度350℃）的液体、气体和蒸汽等介质的压力控制装置

自力式压力调节阀型号规格

类别	压力控制调节阀	差压控制调节阀
	阀后压力调节阀阀前压力调节阀门	差压上升阀门关闭差压上升阀门开启
	硬密封软密封硬密封软密封	硬密封软密封硬密封软密封
型号	V230 D01 V231 D01 V230 D02 V231 D02	V230 D03 V231 D03 V230 D04 V231 D04
规格	DM15-250

自力式压力调节阀参数

公称通径DN（mm）		15	20	25	32	40	50	65	80	100	125	150	200	250
Kvs值		3.2	5	8	12.5	20	32	50	80	125	320	320	450	630
Z值		0.6	0.6	0.6	0.55	0.55	0.5	0.5	0.45	0.4	0.3	0.3	0.2	0.2
PN16最大压差△P（MPa）		1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.2	1.2	1.0	1.0
PN40最大压差△P（MPa）		2.0	2.0	2.0	2.O	2.0	2.0	2.0	2.0	2.0	1.2	1.2	1.0	1.0
最高工作温度	V230 V231	液体≤140℃，气体≤80℃
	V230	配隔离罐≤200℃										≤300℃
	V230	配隔离罐和散热片≤350℃										≤300℃
允许泄漏量（规定实验条件下）	V230	4×10-4×阀额定容量
允许泄漏量（规定实验条件下）	V231	10气泡/min 20气泡/min 40气泡/min
压力平衡元件		波纹管滚动膜片
公称压力		PN16（1.6Mpa），PN40（4.0Mpa）
阀体材质**		PN16铸铁（工作温度≤200℃）；PN40：铸钢（工作温度≤350℃）
阀芯材质		不锈钢，软密封为橡胶
最高工作压力***		公称压力，注意△Pmax！

自力式压力调节阀执行器技术参数

有效面积	32*	80*	250	630	32*	80*	250	630
压力设定范围（MPa）
	0.8-1.6	0.1-0.6	0.015-0.15	0.005-0.035	1.0-1.6	0.1-0.5	0.015-0.12	0.005-0.035
	0.3-1.2	0.05-0.3	0.01-0.07		0.3-1.1	0.05-0.25	0.01-0.06
保险压力阀正常工作最小压差△Pmin（MPa）	≥0.05	≥0.04	≥0.01	≥0.005	≥0.05	≥0.04	≥0.01	≥0.005

允许上、下膜室之间的最大压差（MPa）	3.0	1.25	0.4	0.15	3.0	1.25	0.4	0.15

材质	膜盖：钢板镀锌
	膜片：EPDM或FKM夹铁维**
控制管线、接头	铜管或钢管10×1；卡套式接头R1/4"
设定值偏差	±8%
