气动切断球阀按作用方式分为单作用气动球阀与双作用的气动球阀，其区别在于，单作用的气缸内有弹簧，而双作用内没有，单作用的分为气开和气关两种，有断气源保护功能，双作用则全是靠气源来控制开或关，断气则保持阀位。如选型错误则要联系生产厂商，看气缸是否通用，如果通用则要电话联系指导修改，不过修改过后后期出现问题，厂商一般来说是不与进行保修的。如果不通用，则只能进行更换，相对来说这样做在后期有保障些。
阀体形式
两段式铸造阀体（内衬四氟）
公称通径
DN15～DN400
公称压力
PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K
法兰标准
GB、JB、HG、JIS、ANSI、DIN
连接形式
法兰式
压盖型式
螺栓压紧式
适用温度
-40～+180℃
球体形式
"O"型全衬氟球体
流量特性
近似快开特性
密封填料
V型聚四氟乙烯填料、柔性石墨填料等

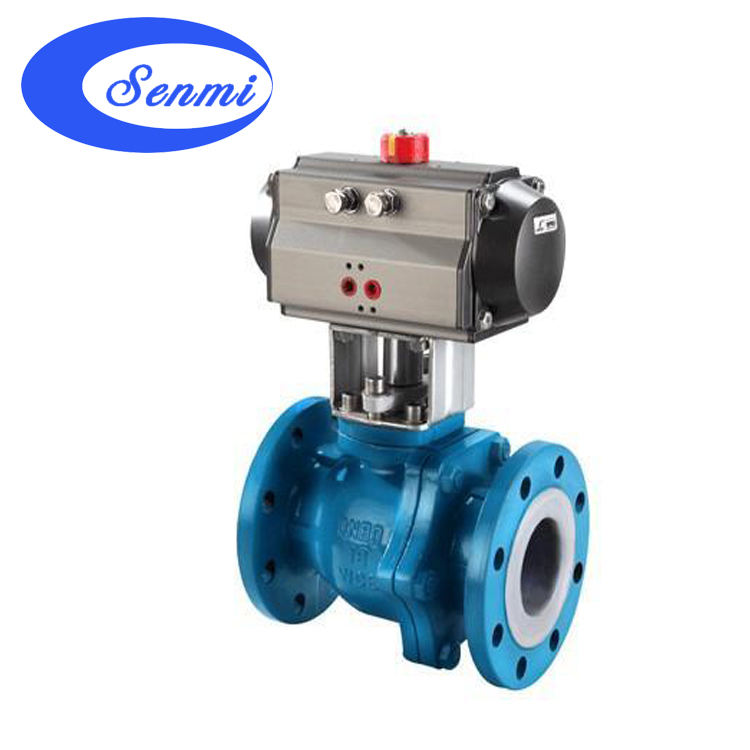

Q641F46气动衬氟球阀执行机构
执行器型号
GT、SR、ST、AT、AW系列单双作用气动执行器
供气压力
0.4～0.7MPa
气源接口
G1/4"、G1/8"、G3/8"、G1/2"
环境温度
-20～+90℃
作用形式
单作用执行机构：气关式（B）--失气时阀位开（FO）；气开式（K）--失气时阀位关（FC） 双作用执行机构：气关式（B）--失气时阀位保持（FL）；气开式（K）-- 失气时阀位保持（FL）
可配附件
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
注：如需详细执行器参数，请进入气动执行器页面进行查阅。
阀体
铸铁、铸钢、不锈钢
阀芯
不锈钢+聚四氟依稀（F46）
阀座
聚四氟依稀（F46）
阀杆
2Cr13
填料
柔性石墨、聚四氟依稀
支架
联轴器
25、35、45
公称通径 DN（mm）
15
20
25
32
40
50
100
125
150
200
250
300
350
400
允许压差（MPa）
≤ 公称压力
动作范围
0～90°
泄露量Q
软密封VI级
基本误差
带定位器：小于全行程的±2%
回差
带定位器：小于全行程的2%
试验压力（MPa）
公称压力（MPa）
压力级（class）
JIS（K）
1.6
2.5
4.0
6.4
10.0
600
10K
20K
强度试验
2.4
3.75
6.0
9.6
15.0
3.0
7.5
16.5
3.8
密封试验
1.76
2.75
4.4
7.04
11.0
2.2
5.5
12.1
1.5
2.8
气密试验
