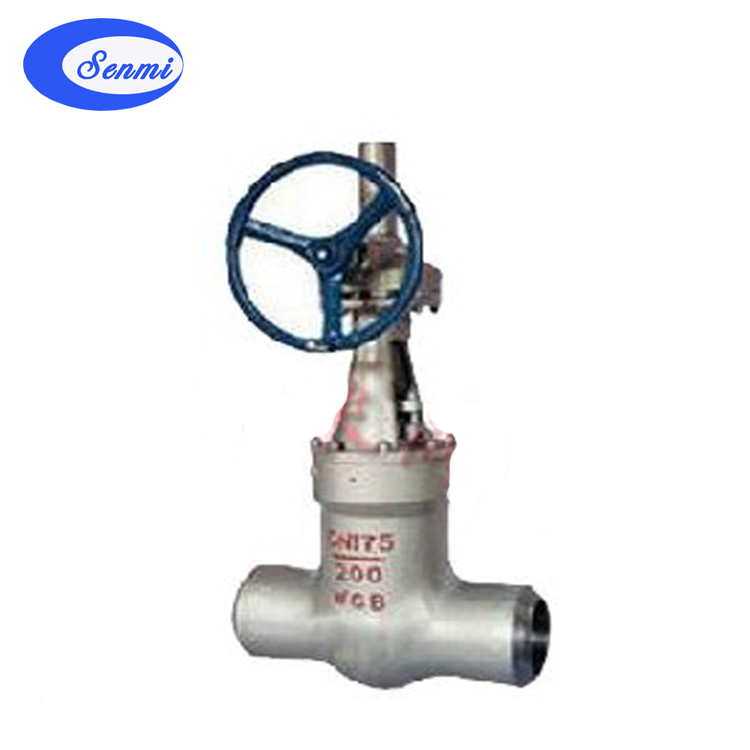

一、电站闸阀技术工艺优势
1、壳体采用锻造及铸造两种工艺选项，外观光洁，组织均匀，满足高温高压要求；视用户需求可提供全系列全锻钢闸阀； 2、特殊材料配对，确保密封面高硬度及硬度差；精密研磨，光洁如镜，耐磨耐蚀，有效延长使用寿命； 3、背密封设计，有效保护密封填料，杜绝跑冒滴漏； 4、高压水强度，高压气体强度，无损检测等多道检测，全面控制承压件质量； 5、阀杆表面经精密磨削及硬化处理，抗擦伤耐腐蚀，有效地减轻启闭力矩，操作更轻松； 6、采用特殊缓蚀填料结构设计，耐温耐压，无腐蚀，自动润滑，减轻启闭摩擦，避免对阀杆表面的腐蚀，进而免除外漏； 7、双向承压密封设计，满足各类特殊工况的苛刻要求； 8、严格手工配研，确保双侧密封面吻合度 90% 以上，实现气泡级出厂密封检测； 9、Z60 系列独特的闸板弹性槽设计，自动补偿加工误差，适应高温工况，避免咬死； Z62Y 系列为双闸板设计，闸板自动矫正加工误差，始终保持密封面 100% 吻合度，特别便于用户现场维修保养； 10、阀盖自紧密封设计，压力越高，密封越可靠；
二、电站闸阀应用范围
1、设计、制造：E101 2、结构长度：E101 3、对焊连接：78DG ANSI B16。25 4、检查和试验：E101。 温度：(450-570)℃ 压力：1.6-22.0 公称通径：150-350 介质：蒸汽 材质：1Cr5Mo，12CrMorV，ZG12CrMoV 广泛用于钢铁、冶金、化工行业及电力、能源发电厂等设施。
三、电站闸阀主要零件材料及使用范围
产品型号
Z560Y-200/250/320
Z560Y-P 55100/140/ 170V
阀体
20/WCB
12Cr1MoV/WC6/WC9
阀盖
阀杆
38CrMoAlA
38CrMoAlA /25Cr2MoV
闸板
螺栓
35CrMoA
25Cr2MoV
适用介质
水，汽，油品等
最高工作温度
450/ 425 ℃
552/ 570 ℃
四、电站闸阀主要外形尺寸及重量
公称通径
连接尺寸
外形尺寸
重量
( Kg )
D
D1
D2
α
配管尺寸 *
L
W
H
型号
Z60Y-200 Z62Y-200 Z60Y-P 55 100V Z62Y-P 55 100V
50 模锻
80
60
32.5
76x8
260
400
586
80 模锻
168
108
32
108x14
457
450
549
100 模锻
170
133
101
133x16
550
100 自由锻
133X16
745
125 自由锻
195
128
168x22
150
225
198
154
194x15
700
600
821
175
240
220
183
219x16
750
890
225A
300
278
233
273X20
900
990
225D 自由锻
217
273X28
250
345
331
275
12
325X25
914
1515
* 实际配管尺寸可依合同要求加工 ;DN150 以上可选配齿轮驱动机构
重量( Kg )
Z60Y-250 Z62Y-250 Z60Y-P 55 140V Z62Y-P 55 140V
56
76x10
