一 、电动平板闸阀 产品概述
SENMI生产的电动平板闸阀具有密封性能可靠、启闭力矩小、具有抗硫耐磨、使用寿命长、可通毛球清扫管线等特点;电动平板闸阀适用水、石油、天然气、蒸汽等非腐蚀性和腐蚀性介质的管路系统中作启闭装置,特别适用于石化、油、气、长输管线等领域。

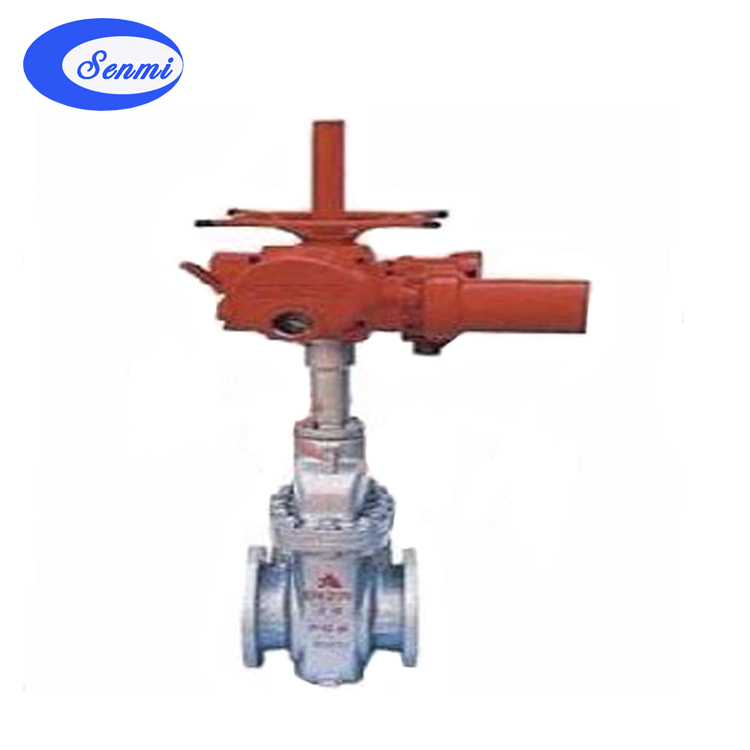

电动平板闸阀
电动闸阀
二 、电动平板闸阀 产品特点
1、阀座的密封结构应为弹性有预紧力,上、下游密封座同时密封的结构。阀座与密封物间始终为面对面密封。 2、阀座有自清洗功能,并且在阀门开启或关闭过程中不受气流的直接冲刷。阀座应由有润滑、不磨损材料制成。 3、阀门执行机构的故障不会影响到阀门的其它部分,维修和更换工作能够在不拆下阀门的情况下进行。 (1) 轭架套管 – 铝青铜轭架套管配置针形止推轴承,最大程度减少操作扭矩。 (2) 阀杆 – 螺纹长度直到托架;销钉和点焊;具有稳定性。 (3) 压力密封 – 结构简单,配置分段扣环和镀银低碳钢垫圈,有助于拆卸和实现最好的阀帽密封。 (4) 阀座环 – 焊接阀座环垂直于流动通道,易于维护。 (5) 执行机构 – 平板闸阀可以配置电动、液动或气动执行机构。DN300以下配置标准手动手轮,DN350以上配置斜齿轮操作机构。 (6) 轭架 – 完全装配式轭架通过抗震测试,易于维护和安装执行机构。 (7) 压盖 – 两件式,自调节压盖,避免被弹出。 (8) 整体后座 – 硬面,使用寿命最长。 (9) 阀瓣 – 弹簧负载阀瓣能够自行调节,减少执行机构的扭矩需求。 (10) 整体止动 – 整体铸造托架止动装置,定位组装的托架阀瓣,使得阀座更加稳定可靠。
三 、电动平板闸阀 阀门执行标准
设计规范
结构长度
连接法兰
试验与检验
压力-温度
产品标识
JB/T5298
JB/79
GB9131
GB/T12220
API6D
ANSI-16.5
ANSI B16.34
MSS SP-25
四 、电动平板闸阀 主要性能规范
设计等级
常温下试验压力(MPa)
适用温度℃
适用介质
壳体
左密封
低压密封
“G”型
“D”型
普通型
“抗硫”型
“基本”型
公称压力PN(MPa)
1.6
2.4
1.76
0.6
-29~50
-45~21
-2~121
H2S和CO2总含量大于500mg/m2的介质
石油天然气、水等
2.5
3.75
2.75
4.0
6.0
4.4
6.4
9.6
7.04
磅级Lb
150
3.0
2.2
300
7.7
5.6
五 、电动平板闸阀 主要零件材料
阀门/阀盖
WCB
WC6
A352-LCB
A351-CF8M
闸板
2Cr13+ENP
20CrMoV+STL
ANSO410+ENP
ANSI316+ENP
阀杆
2Cr13
A182-A6a
A182-A316S
阀座
25+PTFE
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE+FPM
六 、电动平板闸阀 主要外形及连接尺寸
1.6MPa
DN
L
D
D1
D2
Do
f
b
H
n-Φd
凸面法兰 RF Z43WF-16C Z543WF-16C Z643WF-16C Z943WF-16C
50
178
160
125
100
250
3
16
584
4-Φ18
65
190
180
145
120
18
634
80
203
195
135
20
688
8-Φ18
229
215
181
155
863
254
245
210
185
350
22
940
267
280
240
24
1030
8-Φ23
200
292
335
295
265
26
1277
12-Φ23
330
405
355
320
400
30
1491
12-Φ25
356
460
410
375
450
4
1701
381
520
470
435
500
34
1875
16-Φ30
406
580
525
485
305
36
2180
432
640
585
545
40
2440
20-Φ34
457
705
650
608
44
2860
20-Φ41
600
508
840
770
718
5
48
3450
700
610
910
788
3960
24-Φ41
800
660
1020
950
898
52
4550
900
711
1120
1050
998
54
5250
28-Φ48
1000
811
1250
1170
1110
56
5870
28-Φ18
2.5MPa
凸面法法 RF (K)Z43WF-25 (K)Z543WF-25 (K)Z643WF-25 (K)Z943WF-25
22,
388
230
270
220
188,
28
8-Φ25
218
360
310
278
425
370
332
12-Φ30
430
390
550
490
448
16-Φ34
505
555
730
955
875
815
60
24-Φ48
1070
990
930
64
1180
1090
1025
-
66
28-Φ54
1305
1210
1140
68
