一、电动水封闸阀 产品概述 SENMI公司生产的电动水封闸阀适用于公称压力10MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。电动水封闸阀尤其适用于火电厂汽机真空冷凝系统。

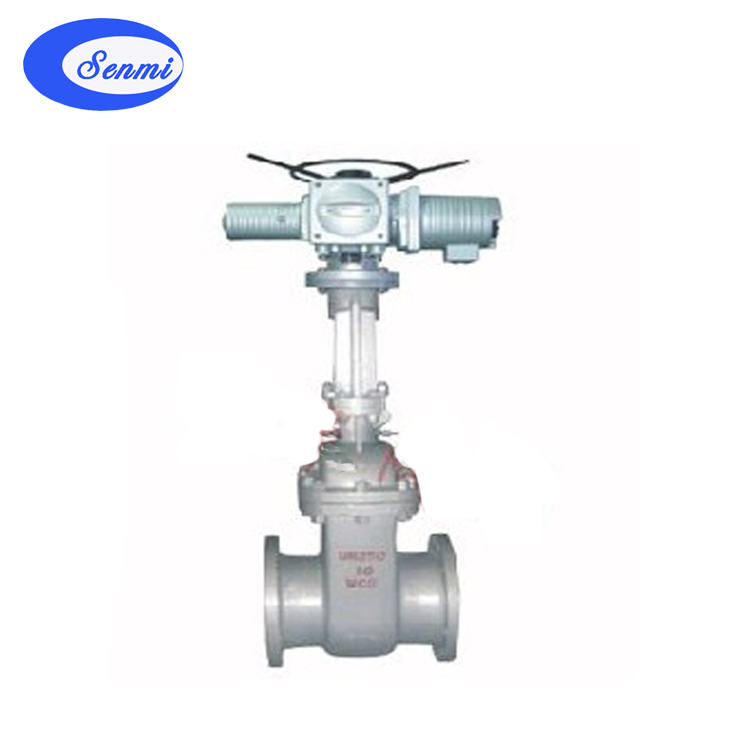

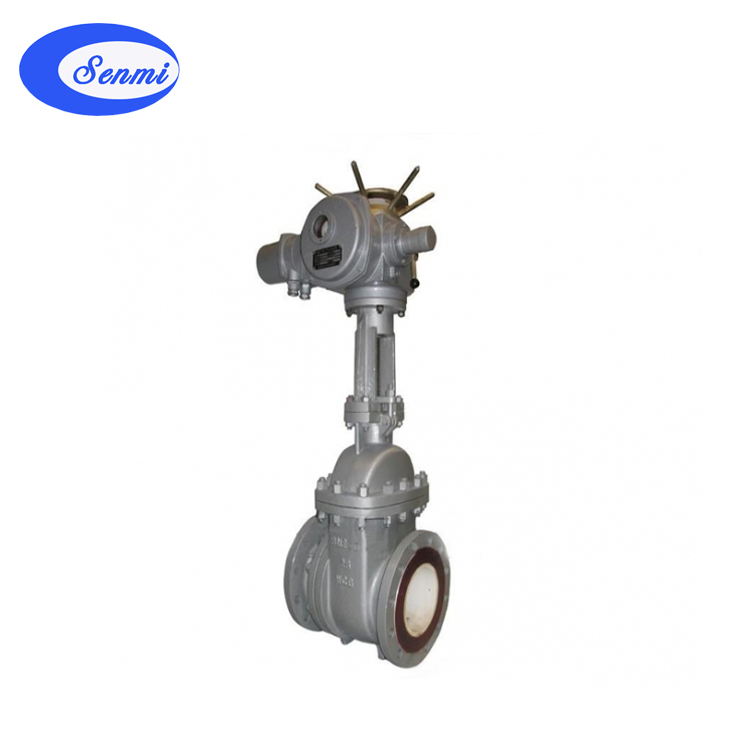

电动水封闸阀
二、电动水封闸阀 产品特点
1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。 2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。 3、产品结构简单、紧凑合理、检修方便、使用寿命长。 4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。 5、阀门连接方式有法兰和焊接两种，驱动方式为电动。
三、电动水封闸阀 技术标准
执行标准
设计制造
结构长度
法兰面尺寸
试验-检验
GB/T12234-89
GB/T12221-89
JB79 GB/T9113
JB/T9092-99 GB/T13927-92
四、 电动水封闸阀 主要性能规范
性能试验
公称压力 (MPa)
壳体强度试验
1.0
1.6
2.5
4.0
6.4
10.0
密封试验
1.5
2.4
3.8
6.0
9.6
15.0
上密封试验
1.1
1.8
2.8
4.4
7.0
11.0
气密封试验
产品类型
适用温度(℃)
适用介质
碳钢型
≤425
水、蒸汽、油品、非腐蚀性气体
合金型
≤540
五、电动水封闸阀 主要零件材料
1
阀体
WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
2
闸板
WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
3
垫片
聚四氟乙烯、金属石墨缠绕垫片
4
阀盖
WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti
5
填料
聚四氟乙烯、柔性石墨、浸油石棉盘根
6
填料压盖
25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
7
阀杆
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti
8
支架
HT200、WCB、1Cr18Ni9Ti
9
电动执行器
壳体(HT200、WCB)
六、电动水封闸阀 主要外形及连接尺寸
公称通径DN
L
D
D1
D2
b
n-φd
H
电装(W)
50
250
175
135
105
26
4-φ23
622
DZWl0
65
280
200
160
130
28
8-φ23
714
DZW15
80
310
210
170
140
30
765
DZW20I
100
350
168
32
8-φ25
840
DZW20l
125
400
295
240
202
36
8-φ30
852
DZW30
150
450
340
38
8-φ34
875
550
405
345
300
44
12-φ34
1195
DZW45
650
470
352
48
12-φ41
1225
DZW60
750
530
460
412
54
16-φ41
1393
DZW90
850
595
525
475
60
1507
DZWl20I
950
670
585
66
16-φ48
2075
DZWl80
