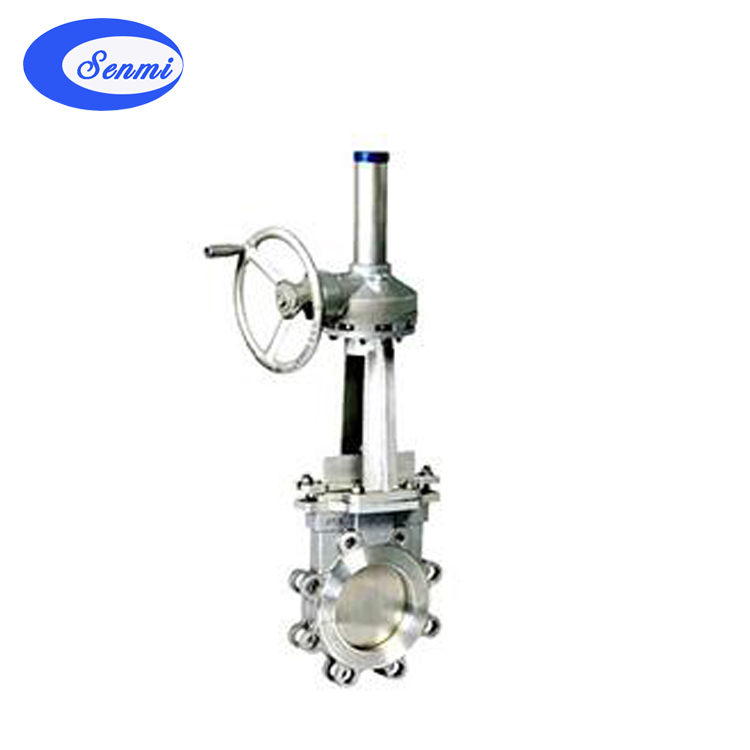

伞齿轮刀形闸阀

伞齿轮刀形闸阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保

伞齿轮刀形闸阀适用范围城建、化工、冶金、石油、制药、食品、饮料、环保

伞齿轮刀形闸阀主要零件材料

体、盖　Body、Bonnet	闸板Disc	阀杆Stem	密封面　Sealing
不锈钢、碳钢、灰铸铁 S.S、C.S、C.I	碳钢、不锈钢 C.S、S.S	不锈钢 S.S	橡胶、四氟、不锈钢、硬质合金 Rubber 、PTFE、S.S、Carbide Alloy

伞齿轮刀形闸阀性能规范

公称压力（MPa） Nominal Pressure	壳体试验（MPa） Shell Test	密封试验（MPa） Seal Test	工作温度 Working Tempe ration	适用介质 Suitable
1.0	1.5	1.1	≤100℃-425℃	纸浆、污水、煤浆、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

伞齿轮刀形闸阀主要连接外型尺寸

MPa	DN	L	D1	D2	H	n-M	MPa	DN	L	D1	D2	H	n-M
0.6	50	43	90	110	475	4- M 12	1.0	50	43	100	125	475	4- M 16
	65	46	110	130	500	4- M 12		65	46	120	145	500	4- M 16
	80	46	125	150	535	4- M 16		80	46	135	160	535	4- M 16
	100	52	145	170	605	4- M 16		100	52	155	180	605	8- M 16
	125	56	175	200	665	8- M 16		125	56	185	210	665	8- M 16
	150	56	200	225	765	8- M 16		150	56	210	240	765	8- M 20
	200	60	255	280	880	8- M 16		200	60	265	295	880	8- M 20
	250	68	310	335	1020	12- M 16		250	68	320	350	1020	12- M 20
	300	78	362	395	1220	12- M 20		300	78	368	400	1220	12- M 20
	350	78	412	445	1375	12- M 20		350	78	428	460	1375	16- M 20
	400	102	462	495	1560	16- M 20		400	102	482	515	1560	16- M 22
	450	114	518	550	1720	16- M 20		450	114	532	565	1720	20- M 22
	500	127	568	600	1870	16- M 20		500	127	585	620	1870	20- M 22
	600	154	670	705	2220	20- M 22		600	154	685	725	2220	20- M 27
	700	165	775	810	2570	24- M 22		700	165	800	840	2570	24- M 27
	800	190	880	920	.3030	24- M 27		800	190	898	950	.3030	24- M 30
	900	203	980	1020	3430	24- M 27		900	203	1005	1050	3430	28- M 30
	1000	216	1080	1120	3470	28- M 27		1000	216	1115	1160	3470	28- M 30
	1200	254	1295	1340	4230	32- M 30		1200	254	1325	1380	4230	32- M 36
