当前位置：首页 >> 产品与服务 >> 闸阀系列 > 平行式双闸板闸阀

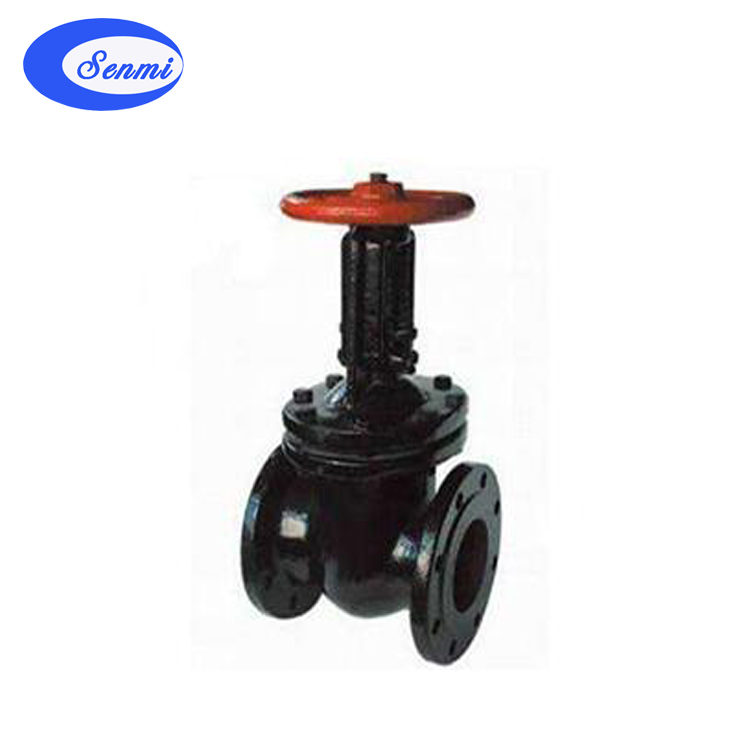

平行式双闸板闸阀

Z44T/W-10型平行式双闸板闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。

主要特点

Z44T/W-10型平行式双闸板闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品介质的管路上作启闭作用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

平行式双闸板闸阀主要零件材料

零件名称	材　料
零件名称	Z44T-10	Z44W-10
阀体、阀盖	灰铸铁	灰铸铁
闸　板	灰铸铁＋黄铜	灰铸铁
阀　杆	碳钢(铜)	碳钢(铜)
顶　楔	球铁	球铁
阀杆螺母	青铜（球铁）	青铜（球铁）
手　轮	灰铸铁（球铁）	灰铸铁（球铁）

平行式双闸板闸阀性能规范

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（水）（MPa）
Z44T-10	1.0	1.5	1.1	≤200	蒸气、水、
Z44W-10				≤100	油品

平行式双闸板闸阀主要连接外型尺寸

型号	公称通径 DN(㎜)	尺寸								重量（㎏）
型号	公称通径 DN(㎜)	L	D	D1	D2	b-f	z-фd	H	Do	重量（㎏）
Z44T/W-10	40	165	145	110	85	18-3	4-ф18	240	140	11
	50	178	160	125	100	20-3	4-ф18	260	180	17
	65	190	180	145	120	20-3	4-ф18	300	180	20
	80	203	195	160	135	22-3	4-ф18	345	200	26.5
	100	229	215	180	155	22-3	8-ф18	395	200	31.5
	125	254	245	210	185	24-3	8-ф18	478	240	46.5
	150	267	280	240	210	24-3	8-ф23	558	240	61
	200	330	335	295	265	26-3	8-ф23	720	320	101
	250	380	390	350	320	28-3	12-ф23	845	320	144
	300	420	440	400	368	28-4	12-ф23	990	400	210
	350	450	500	460	428	30-4	16-ф23	1175	400	270
	400	480	565	515	482	32-4	16-ф25	1250	500	395
