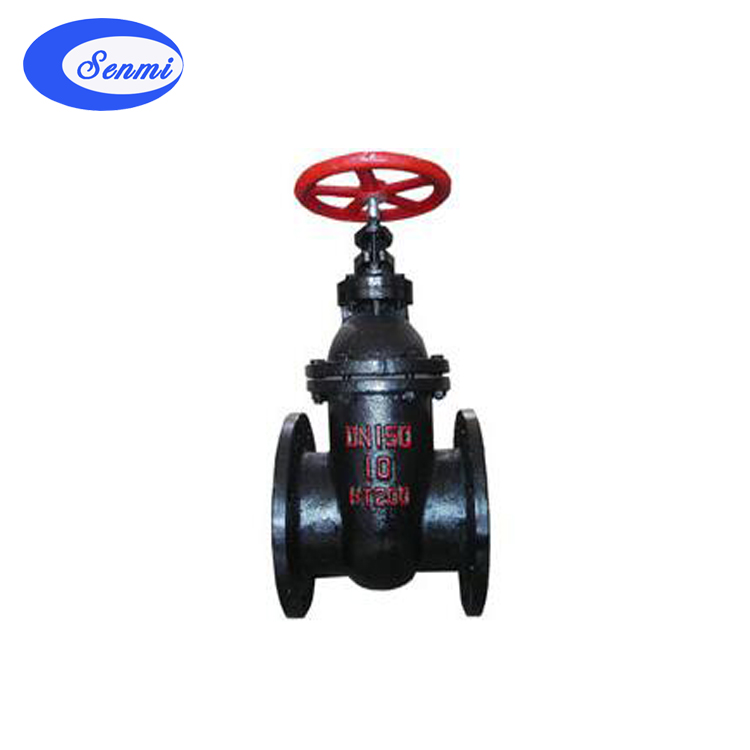

铸铁暗杆楔式闸阀

铸铁暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用

主要用途

铸铁暗杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在蒸气、水、油类介质的管路上作启闭用。

适用范围

城建、化工、冶金、石油、制药、食品、饮料、环保

暗杆楔式闸阀主要零件材料

零件名称（Z45T-10）	材　料
阀体、阀盖	灰铸铁
闸　板	灰铸铁＋黄铜
阀　杆	碳钢（铜）
阀杆螺母	青铜（球铁）
手　轮	灰铸铁（球铁）

暗杆楔式闸阀性能规范

型号	公称压力（MPa）	试验压力		适用温度（℃）	适用介质
		强度（水）（MPa）	密封（水）（MPa）
Z45T-10	1.0	1.5	1.1	≤100	蒸气、水
Z45W-10				≤100	油

暗杆楔式闸阀主要连接外型尺寸

型号	公称通径 DN(㎜)	尺寸								重量（㎏）
型号	公称通径 DN(㎜)	L	D	D1	D2	b-f	z-фd	H	Do	重量（㎏）
Z45T/W-10	40	165	145	110	85	18-3	4-ф18	240	140	10
	50	178	160	125	100	20-3	4-ф18	295	160	16
	65	190	180	145	120	20-3	4-ф18	320	160	20
	80	203	195	160	135	22-3	4-ф18	350	200	26
	100	229	215	180	155	22-3	8-ф18	390	200	33
	125	254	245	210	185	24-3	8-ф18	440	240	46
	150	267	280	240	210	24-3	8-ф23	490	240	65
	200	330	335	295	265	26-3	8-ф23	620	320	101
	250	380	390	350	320	28-3	12-ф23	735	320	162.5
	300	420	440	400	368	28-4	12-ф23	840	400	226
	350	450	500	460	428	30-4	16-ф23	955	400	290
	400	480	565	515	482	32-4	16-ф25	1100	500	410
	450	510	615	565	532	32-4	20-ф25	1175	500	620
	500	540	670	620	585	34-4	20-ф25	1440	500	760
	600	600	780	725	685	36-5	20-ф30	1585	500	1000
	700	660	895	840	800	40-5	24-ф30	1717	900	1600
	800	720	1010	950	905	44-5	24-ф34	1877	900	2200
	1000	840	1220	1160	1115	49-4	28-ф34	2343	1000	3700
