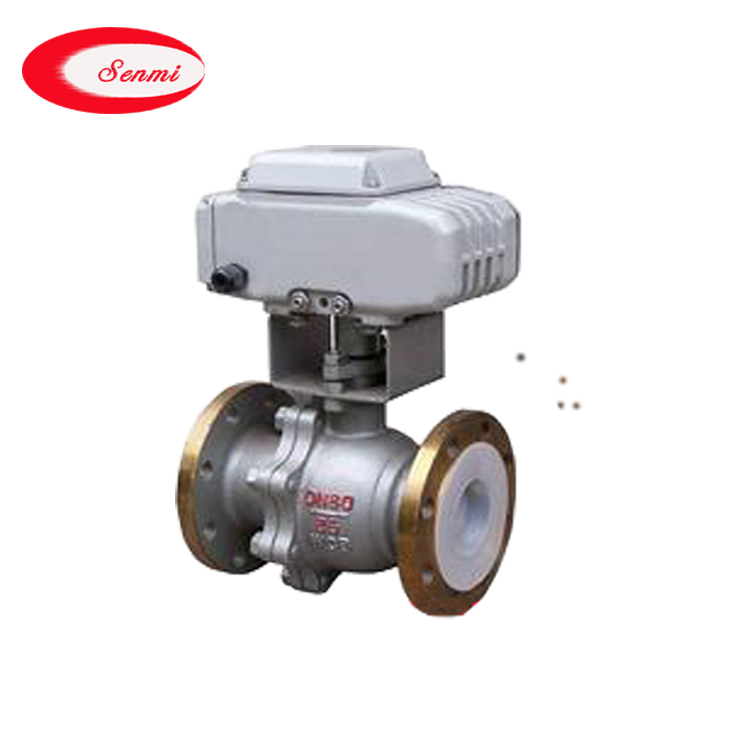

电动衬氟球阀的详细资料: ZSS/HRF系列电动衬氟球阀是旋转切断型球阀它由气缸活塞式执行机构(或电动执行机构)和衬氟塑球阀两部分组成。由于该阀内腔及球体均采用高压注塑工艺,衬有耐腐蚀、耐老化的氟塑料FEP(简称F46)或PTFE(简称F4),故具有可靠的耐腐蚀性和密封性。能广泛适用于化工、石油、冶金、医药、电力等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断。
电动衬氟球阀特点: 1.耐腐蚀:阀体内腔及球体均包衬2.5~3㎜厚的F46或F4,能耐酸、碱、耐强腐蚀。 2.采用软密封阀座,密封性能好。 3.体积小,重量轻,结构简单,安装维修方便。 4.流阻小,流通能力大。 5.如配用阀门定位器,可实现比例调节。 6.该阀可配各种型号的电动执行机构,配套成ZDRF-10/16C型电动衬氟塑O型球阀。
电动衬氟球阀主要零部件材料及技术参数:
型式
直通二片式铸造球阀
公称通径
G3/4、20、25、32、40、50、65、80、100、125、150mm
公称压力
PN1.0、1.6Mpa
连接形式
法兰连接:密封面形式 RF
法兰连接用紧固件
GB6170(六角螺母),GB5782(六角头螺栓)或GB901(等长双头螺柱)
阀体材料
ZG230-450衬F4、CF8、CF8M、CF3衬F46或F4
适用温度
衬F46 -30℃~+120℃ 衬F4 -30℃~+150℃
填料箱
WCB衬F4、CF8、CF8M、CF3衬F46或F4
填料密封箱
V形聚四氟乙烯(PTFE),柔性石墨,PTFE
阀芯型式
圆柱形通孔带杆球体
球芯材料
ZG230-150衬F46或F4、CF8、CF8M、CF3衬F46或F4
额定行程
90°
流量特性
快开,配定位器后近似等百分比
电动衬氟球阀连接尺寸Main External and Connection Dimension
DN
(mm)
NPS (inch)
L
D
D1
D2
f
b
n-фd
W
D0
H
WT(kg)
PN1.0MPa
15
1/2
130
95
65
45
2
14
4-14
120
-
80
2.5
20
3/4
105
75
55
16
140
90
3
25
1
115
85
160
100
4.5
32
11/4
165
135
78
18
4-18
110
5.7
40
11/2
145
200
7
50
203
125
250
9.5
21/2
222
180
300
241
195
22
350
185
19
4
305
215
155
8-18
400
33
5
356
245
210
24
500
58
150
6
394
280
240
8-23
450
93
8
457
335
295
265
26
490
10
533
390
320
28
12-23
550
PN1.6MPa
30
2.5MPa
230
190
270
220
188
8-25
218
