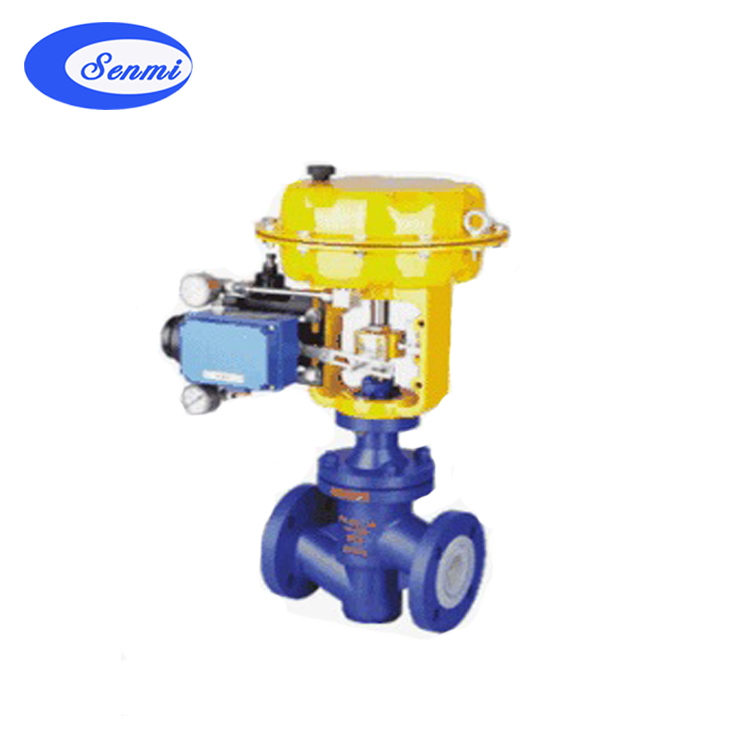

气动衬氟隔膜调节阀概述 精小型气动薄膜隔膜调节阀由隔膜阀和气动执行机构两部分组成，它以压缩空气为动力，实与对工艺管道中流体介质流量的调节。 由于在结构上采用带有耐腐蚀衬里的阀体和耐腐蚀的隔膜、无填料函结构、节流元件为弹性隔膜、阀体流道平滑，故气动薄膜隔膜阀具有阴力小、流量大、无外漏和方便可靠、防火防爆的优点，广泛适用于工业自动化系统中的强酸、强碱、强腐蚀、高粘度、含颖粒、带纤维以及有毒和不充许污染的介质的流量调节。
气动衬氟隔膜调节阀 结构特征
调节阀是由气动薄膜执行机构与调节机构二部分组成，其结构与原理见图一。隔膜阀与被调介质直接接触，由于隔膜的运动，改变了与阀体截面间的流通面积，从而调节介质的流量。
气动衬氟隔膜调节阀 规格与技术参数
公称通径DN(mm)
15
20
25
32
40
50
65
80
100
125
150
200
250
额定流量系数Kv
8
12
16
28
60
68
90
160
300
410
618
1200
2150
流量特性
近似快开特性
公称压力PN(MPa)
0.6、1.0、1.6、2.5
连接形式
法兰连接：PN1.0按JB78标准
配用执行机构型号
ZHA、ZHB
有效面积Fece2
280
400
600
1000
行程Lmm
10
作用方式
气关式；气开式
弹簧压力范围(KPa)
标准20—100、可选用40—200、20—60、60—100
供气压力(MPa)
标准0.14 可选用0.24
气源接头
M16×1.5
固有可调比R
30：1
工作温度
-30~+150℃
气动衬氟隔膜调节阀 主要零部件材料
序号
零件名称
灰铸铁
碳钢
不锈钢
超低碳不锈钢
Z
C
P
R
PL
RL
1
阀体、阀盖、阀瓣
HT250
WCB
CF8
CF8M
CF3
CF3M
2
阀杆
35
1Cr13
1Cr18Ni9
1Cr18Ni12Mo2Ti
00Cr18Ni10
00Cr17Ni14Mo2
3
衬里层
FEPF46、PFA(可溶性聚四氟乙稀)、PCTFE(F3)、PO(聚烯烃)
4
隔膜
FEPF46、PFA(可溶性聚四氟乙稀)、CR(氯丁橡胶)、EPDM(乙丙橡胶)
5
阀杆螺母
ZcuAl10Fe3
6
螺栓
1Cr17Ni2
1Cr17Ni9Ti
7
螺母
45
0Cr18Ni9
