YOSHITAKE 减压阀GP-2000 属于先导薄膜蒸汽减压阀,减压控制稳定,泄漏率小,具备极为优秀的能力和性能。 品牌:日本yoshitake 型号:GP-2000 适用流体:蒸汽 连接方式:螺纹:JIS RC(PT螺纹) 法兰:JIS 20K RF法兰 公称直径:螺纹:15A~50A 法兰:15A~150A 一次侧压力:0.1~2.0 MPa(1.0~20kgf/cm²G) 二次侧压力:0.02~0.15MPa(0.2~1.5kgf/cm²G) 0.1~1.4 MPa(1.0~14kgf/cm²G) 最高工作温度:220℃ 材料 阀体:球墨铸铁 主阀•阀座:不锈钢 导阀•导阀座:不锈钢 膜片:不锈钢 最大减压比:20:1 阀座泄漏量:额定流量的0.01%以下 特点 •精确的压力控制 •更低压力控制 •高密封性能 •防结垢 •经久耐用
GP-2000减压阀压力范围: 一次侧压力:0.1—2.0MPa 0.1—1.0MPa
二次侧压力:0.02—0.15MPa 0.02—0.15MPa 0.1—1.4MPa 0.1—0.85MPa 适用流体:蒸汽 最高温度:220℃ 阀体材质:球墨铸铁 阀座材质:不锈钢 导阀、导阀座材质:不锈钢 隔膜材质:不锈钢 公称直径:螺纹式:DN15-50 法兰式:DN15-200 最大减压比:20:1 连接方式:JIS Rc

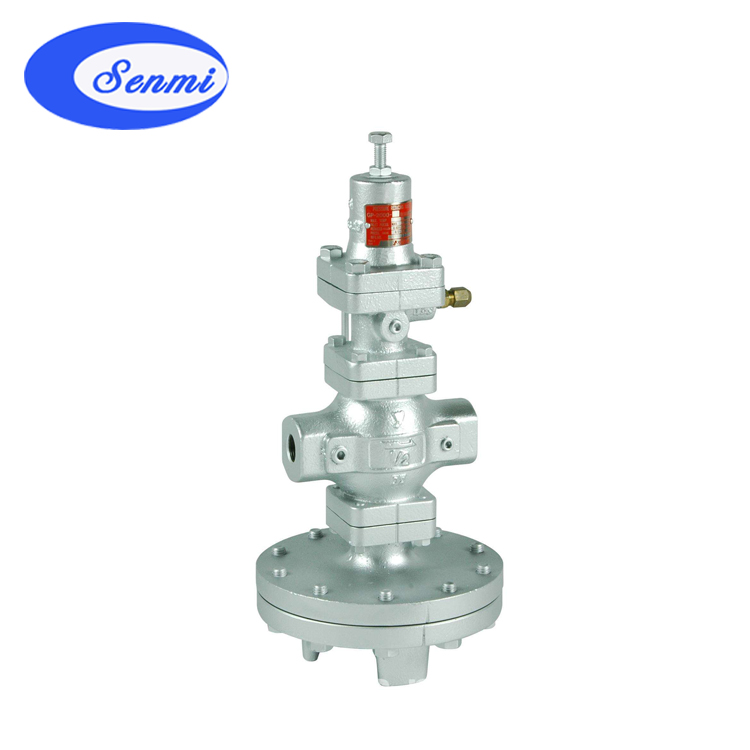

GP-2000 先导薄膜蒸汽减压阀
GP-2000减压阀法兰连接尺寸(mm)及重量(kg)
口径
L
H1
H
A
重量
DN15
146(142)
170
398
200
15.5(15.3)
DN20
16.0(15.8)
DN25
156(152)
175
404
226
21.0(20.6)
DN32
176(172)
192
434
24.0(23.6)
DN40
196(192)
24.5(24.1)
DN50
222(218)
216
498
276
36.0(35.8)
DN65
282(278)
251
552
352
64.5(64.2)
DN80
302(294)
264
575
71.5(68.8)
DN100
342(330)
321
658
401
111.0(106.9)
DN125
400(388)
115.0(112.0)
DN150
465(453)
414
814
502
234.3(230.0)
DN200
469(469)
242.0(238.0)
