导热油气动切断阀概述

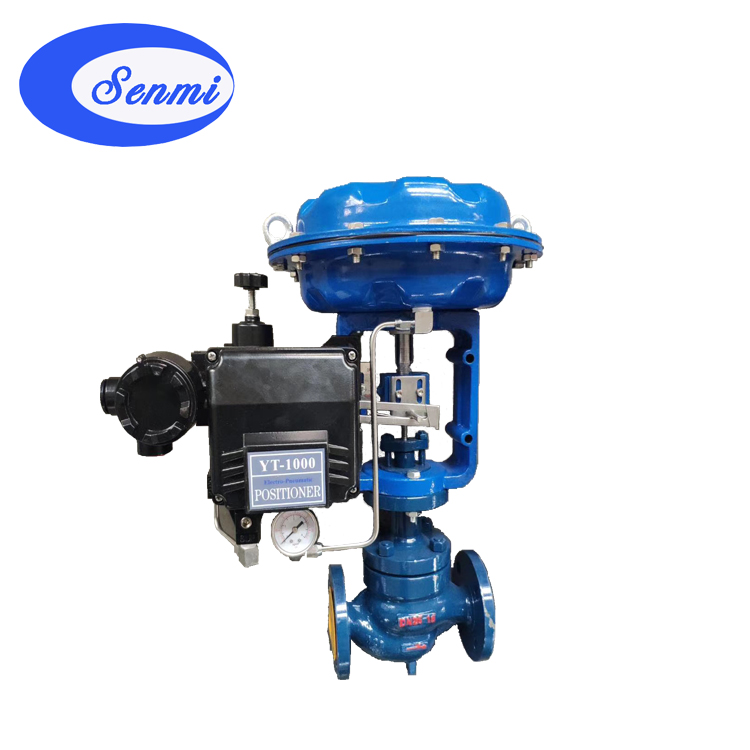

气动比例套筒调节阀是一种压力平衡型调节阀，采用套筒导向，压力平衡型双密封面阀芯机构，配用多弹簧气动执行机构。流道呈S流线性，整体具有工作平衡、允许压差大、流量特性精确、噪音低等特点。特别适用于流量大，阀前后压差较大、泄露要求不搞的场合。本系列产品有常温型、高温型、低温型、调节切断型、波纹管密封型等多种形式。产品公称压力等级有PN1.6、4.0 、6.4、10.0；阀体口径范围DN20-300，适用流体温度-196- +560℃范围内多种档次。泄露等级有Ⅳ级、Ⅴ级、Ⅵ级。流量特性有直线、等百分比特性。多种品种规格可供选择。
气动薄膜套筒调节阀
导热油气动切断阀主要零件材料
本体材质为碳钢
本体材质为不锈钢
1
阀体
WCB
LCB
WC9
2
垫片
316+石墨/PTFE
3
套筒
304
4
阀芯
5
阀盖
6
阀杆
7
填料
PTFE/柔性石墨
8
弹簧
65Mn
9
螺母
316
316L
导热油气动切断阀 阀盖形式
注：常温型：常温型工作温度-20-+200℃，泄露等级为Ⅳ级。 高温型阀盖增设散热片，可用于介质温度-60-+450℃的场合。 波纹管密封型对上下移动的阀杆形成完全的密封，堵绝流体外漏。 低温型采用加长阀盖加隔热板结构可于-196℃深冷场合。
导热油气动切断阀主要技术参数
公称通径DN(mm)
20
25
32
40
50
65
80
100
125
150
200
额定流量 系数KV
直线
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
6.3
10
16
63
160
250
400
630
执行机构 型号
正作用
ZHA-22
ZHA-23
ZHA-34
ZHA-45
反作用
ZHB-22
ZHB-23
ZHB-34
ZHB-45
额定行程L(mm)
60
膜片有效面积Ae(cm2)
280
600
1000
公称压力PN(MPa)
1.6 2.5 4.0 6.4 10.0
固有流量特性
直线 等百分比
固有可调比R
50：1
信号范围Pr(KPa)
20-60、20-100、40-200、60-100、80-240
气源压力Ps(MPa)
0.14、0.25、0.28、0.40
导热油气动切断阀 主要性能指标
序号
项 目
标准型调节阀
散热、低温型调节阀
不带定位器
带定位器
基本误差＜(%)
±5
±1
±15
±4
回差＜(%)
死区＜(%)
0.4
始终点偏差 ＜(%)
气开
始点
±2.5
±6
终点
气关
+2.5
+6
外型尺寸
公称通径(DN)
结构长度 (L)
PN16/25
184
222
254
276
298
352
420
451
543
PN40
317
368
473
568
PN64、100
206
210
251
286
311
337
394
500
508
610
H1
128
152
205
208
273
333
364
H2
380
510
H3
224
228
334
342
408
453
482
H4
338
402
405
627
628
635
698
702
728
H5
53
58
68
73
90
98
108
123
140
168
H6
180
236
310
A
282
360
470
C
220
270
320
L1
289
347
476
压力等级
GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
执行机构
注：表中尺寸为不带标准型附件数据。另由于产品改进技术创新参数可能有一定变化，请咨询杉米公司技术部门索取最新数据。
