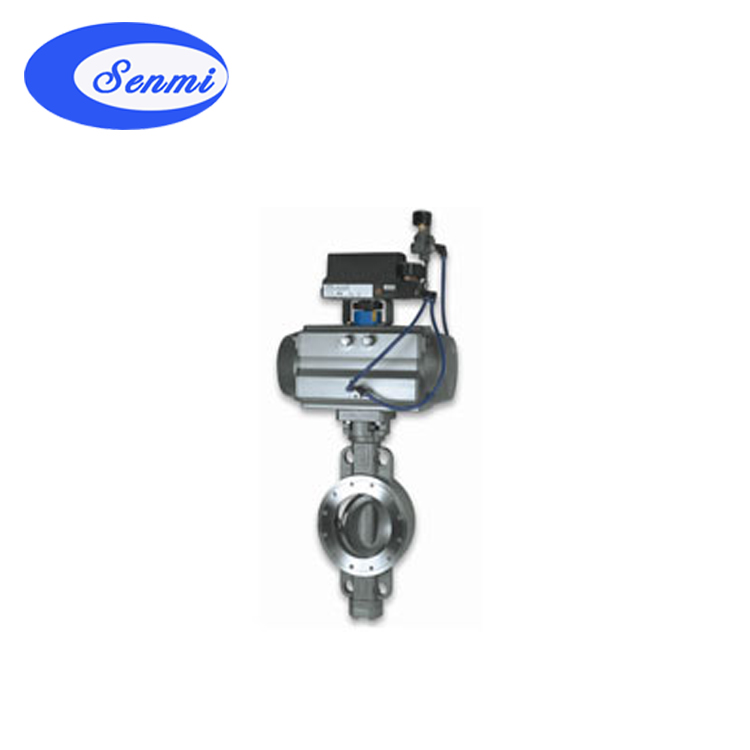

双偏心对夹蝶阀使用范围
本系列蝶阀采用偏心结构设计,其阀门主要结构由阀体、蝶板、阀座、阀杆及传动机构等部件组成,阀座采用 可脱卸构造,并可根据不同介质的物理化学介质特性,选用相应的耐高温、耐腐蚀、耐光、耐老化材质,可广泛应用于给排水、污水、建筑、空调、石油、化工、食品、医药、轻纺、造纸、水电、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。
双偏心对夹蝶阀特点
阀座采用可脱卸设计便于现场维修,并采用全流量设计,不受杂质卡阻影响,两端的联体“O”型密封线使管道安装无须附加垫片而保持可密封,并可根据不同使用要求选用不同材质。 蝶板材料采用流线型设计,可双向使用流阻小,流量特性优异。 轴销采用美国专利设计退销结构,可将蝶板阀杆阀杆紧密结合在一起,松动,不致削弱轴的强度且具有良好的互换性。 阀体结构长度系列按GB12221标准。 阀体连接可适用于ANSI125/150,DIN2501 PN10/16,JISB2210 10K,JIS G5527 7.5K标准。 操作机构选用灵活,可应用户需求配置手动、蜗轮转动、电动、气动、液动等不同转动装置。
双偏心对夹蝶阀产品说明
公称压力:150Lb/5K 10K/1.0、1.6、2.5MPa 适用温度范围:-29至180℃ 阀体材质:HT200 QT450 WCB CF8 CF8M 阀板材质:球墨铸铁表面镀镍 铜合金 SUS304 SUS316 球墨铸铁外覆尼龙 阀座材质:丁腈橡胶NBR 乙丙橡胶EPDM 氟橡胶 聚四氟乙烯 阀体表面:铸铁/球铁/铸钢:静电喷涂环氧树脂,不锈钢:本色 制造标准:GB CB CBM ANSI JIS DIN ISO 可根据用户工况需要组合成不同材质的产品 执行机构部份
双偏心对夹蝶阀电源电压:220VAC单相,60/50Hz 380VAC三相,60/50Hz * Unic 系列开关型(优点):体积小、重量轻。 使用简便,也可以在狭窄的地方使用。 构造简单,不易发生故障。 容易安装、维护、检查。 可以装配离合式手轮(任选件)。内藏过热保护装置,防止马达烧毁。 装有接线端子台,配线工作简单。 反馈信号:开关触点输出信号 防水性能: NEMA-4, 4X 全球性标准认证 (UL, CSA, CE) * Nucom 系列调节型(优点): 体积小,重量轻。 高灵敏度(高于 1/250) 利用选择开关,可以随意调整正反转。 利用选择开关,可以进行动作模式(关、开、停)的设定。 伺服控制盒以树脂密封,防水防震。 可以简化管道设计、安装方便。 运转成本只有气动执行器的几十分之一。 内藏过热保护装置,防止马达烧毁。 控制信号:输入/输出4-20mA 防水性能: NEMA-4, 4X 可以手动操作。(每台配有手柄)
