平衡式柱塞阀介绍

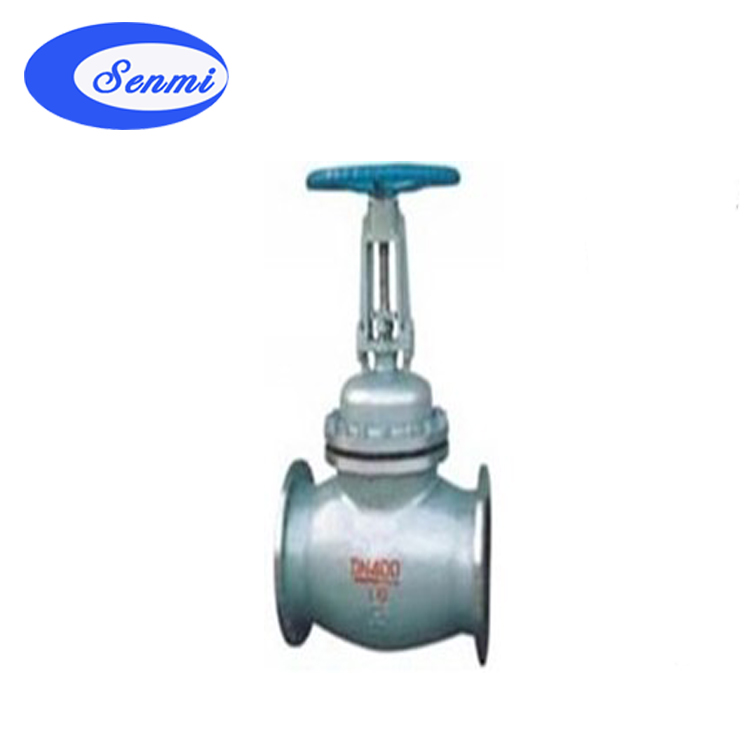

平衡式柱塞阀是基于柱塞阀和节流阀等特点上取长补短,融入新技术,而开发出的一种实用新型的阀门。该新型产品的结构,阀盖固定于阀体上部一根阀杆通过阀盖,其外端固连着传动装置,内端固连着活塞上体和下体,且在两者的之间的侧部,形成一个环形凹槽,在环形凹槽内下部套接一个金属密封圈,上部套接一个非金属活塞环,在阀体内部设有与活塞相配合的不锈钢缸套及阀座。
平衡式柱塞阀连接尺寸U46SM-16C
DN
L
D
D1
D2
b
Z-φd
D0
150
480
280
240
210
24
8-23
400
200
600
335
295
265
26
12-23
450
250
650
405
355
320
30
12-25
500
300
750
460
410
375
560
350
850
520
470
435
34
16-25
640
914
580
525
485
36
16-30
987
585
545
40
20-30
带伞齿轮转动
705
608
44
20-34
平衡式柱塞阀连接尺寸U46SM-25C
01
DO
218
8-25
310
278
425
370
332
12-30
430
390
550
490
448
16-34
610
505
48
660
555
50
730
52
20-41
