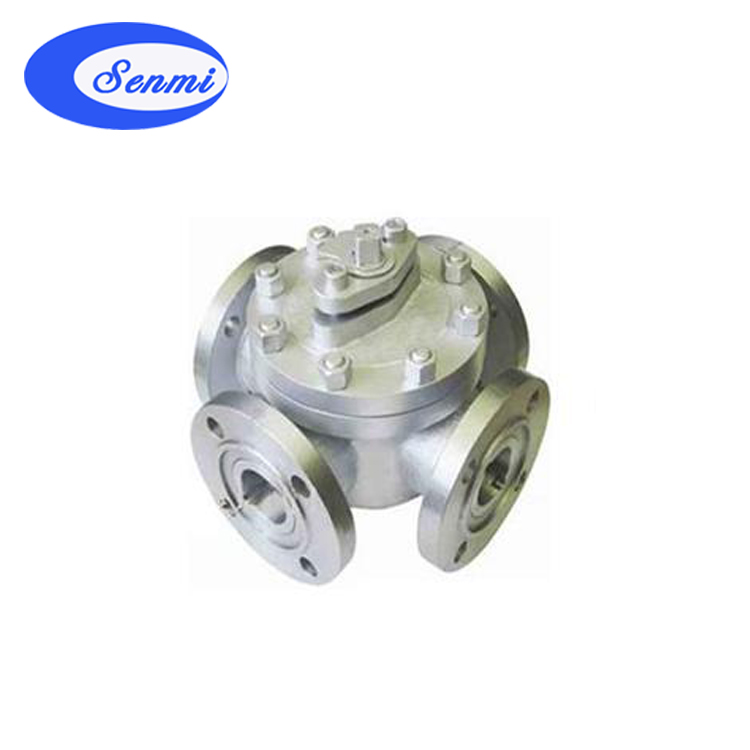

四通四密封球阀用途

该四通换向球阀，一 阀实现正反供水切换，每转90 ，供水方式切换一次，以前需四个阀门，供水时阀1、4 开启，阀2、3关闭；反向供水时阀2、3开启，阀1、4 关闭，现用一台四通球阀替代，操作方便。

四通四密封球阀执行标准

1 设计和制造：GB/T12237-1989； APl608

2 检验和试验：GB/T13927-1992； APl 598

3 法兰连接：JB/T79]一2-1994； ASME/ANSI B165

四通四密封球阀主要零部件材料

四通四密封球阀主要连接尺寸及重量：PN1.6MPa

四通四密封球阀介质流向示意图

四通四密封球阀工作原理

如图所示“LL”型四通球阀只需操作扳手或执行器将球体转动90度，可同时对两种介质的流向进行切换，既方便又迅速，实现一阀多用的效果。

优点：

1、手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。

4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所
