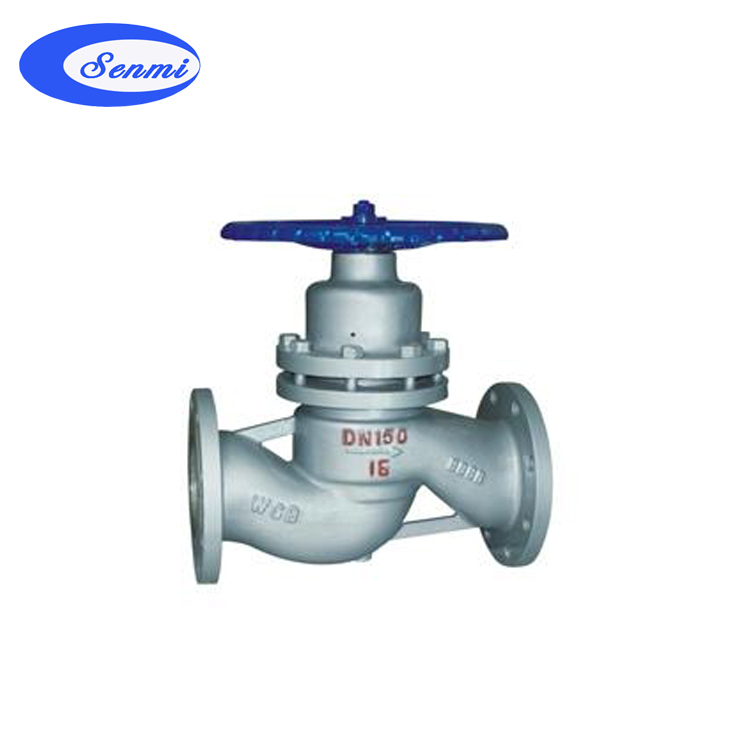

柱塞阀是由阀体、阀盖、阀杆、柱塞、孔架、密封环、手轮等零件组成。当手轮旋转,通过阀杆带动柱塞在孔架中间上下往复运动来完成阀门的开启与关闭功能。在阀门中柱塞与密封环间采用过盈配合,通过调节压盖中法兰螺栓,使密封环压缩所产生的侧向力与阀体中孔面及柱塞外圆密封,从而保证了阀门的密封性,杜绝了内外泄漏、同时阀门开启力矩小,能实现阀门迅速开启和关闭。柱塞阀相比截止阀,寿命长,操作省力。
【柱塞式截止阀工作原理】
UJ41H 柱塞式截止阀 依靠截止阀的原理,阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。通过中柱与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。
【柱塞式截止阀实行的标准】
●阀门设计、制造按:GBl2235《法兰连接钢截止阀升降式止回阀》的规定。 ●阀门的结构长度按:GBl2221《法兰连接金属阀门长度》系列尺寸。API阀心结构长度按ANSI 16110-86有关尺寸选用。 ●阀门连接法兰尺寸按:HGJl44-76-91《钢制管法兰、垫片、紧固件》及HG标准中的尺寸选用。 ●阀门检查和试验按:GB/T13927《阀门的实验和检验》及API 598《阀门的实验和检验》要求。
【柱塞式截止阀结构特点】
☆柱塞截止阀是由阀体、阀盖、阀杆、柱塞、导向、密封环、手轮等零件组成(如图)。当手轮旋转时,通过阀杆带动柱塞在导向套中上、下往复运动,使柱塞端部斜锥面与阀座锥面完成阀门的开启与关闭功能。
☆在阀门中柱塞与密封环间采用过盈配合,通过调节中法兰螺栓预紧力,使密封环压缩所产生的侧向力与阀体中孔面柱塞外圆密封,从而保证了阀门的密封性。杜绝了内泄漏。
☆由于密封环采用回弹性强、耐磨性高的无毒新型密封材料,所以密封可靠、经久耐用,从而提高了阀门的使用寿命。
☆本阀门结合柱塞阀的无泄漏优点和截止阀启闭快的特点,成为一种结构新颖、用途广泛的新产品。其优越性远胜于普通截止阀。

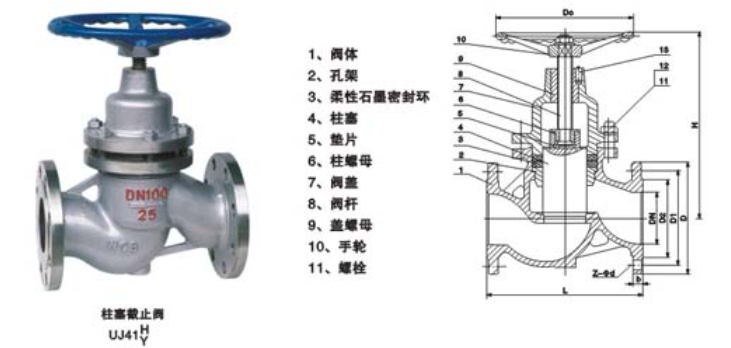

【柱塞式截止阀外形结构】
【柱塞式截止阀连接尺寸】
【柱塞式截止阀安装和维修】
本公司生产的柱塞截止阀出厂前均进行过严格试压、验收。使用时只需将外表及孔腔清洗干净,不必拆洗和更换。 本阀门可在任意位置安装,介质流动方向见阀体上箭头所示。经过一段时间的使用,密封环如有磨损有渗漏必须先将阀门关闭后,再将中法兰螺栓均匀略加旋紧以至下渗漏即可,不宜盲目将螺栓拧得太紧。同时更换时应防止柱塞和新装密封环表面裂痕和碰伤。
SEMI温馨提示: 1、请在订货时提供详细型号、压力、口径、材质、介质、温度、交货地、交货时间。 2、对柱塞阀的连接方式:可选用螺纹(内螺纹或外螺纹)法兰式,焊接式等。 3、正钢专业为您打造适合您的柱塞阀产品,欢迎您的来电(☏:4001-123-180)
