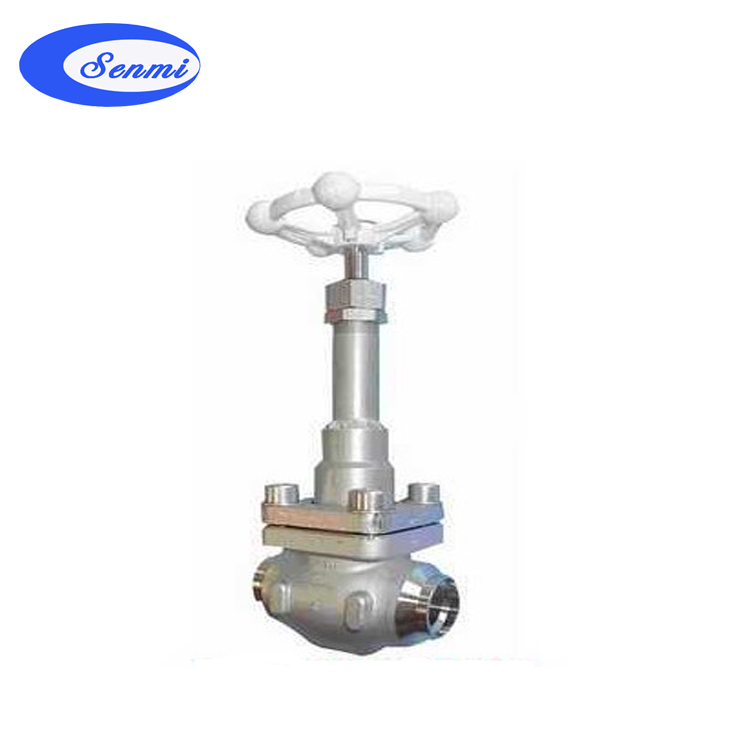

低温焊接截止阀产品特点
低温焊接截止阀主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。J61Y锻钢低温截止阀与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点

低温焊接截止阀 800Lb 标准材质细表

序号	零件名称	AStoASTM		SStoASTM
		A350LF2	A350LF3	A182F304	A182F316(L)
1	阀体	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	阀瓣	A276410	A276304(L)	A276304(L)	A276316(L)
3	阀盖	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	螺栓螺母	A193B7	A193B7	A193B8	A193B8M
6	阀杆	A182F6	A182F6	A182F304(L)	A182F316(L)
7	填料	柔性石墨		PTFE
8	填料压套	A2764120		A182F304
9	销钉	A276420		A182F304
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压板	AWCB		A351CF8
12	螺母	A1942H	A1944	A1948	A1948M
13	阀杆螺母	A276 410
14	手轮	A197
15	铭牌	SS
16	螺母	A1942H	A1944	A1948	A1948M
适用温度		≥-40℃	≥-101℃	≥-196℃

注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定

CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(MM)和重量(KG)

NPS		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	92	111	120	120	172	200
H(开)		330	337	370	480	410	474	546
W		100	100	125	160	160	180	200
重量	螺栓式	5.2	7.2	10.9	13.5	15.2	19.8	29.0
	焊接式	4.8	6.5	9.5	11.5	13.1	17.5	26.8
