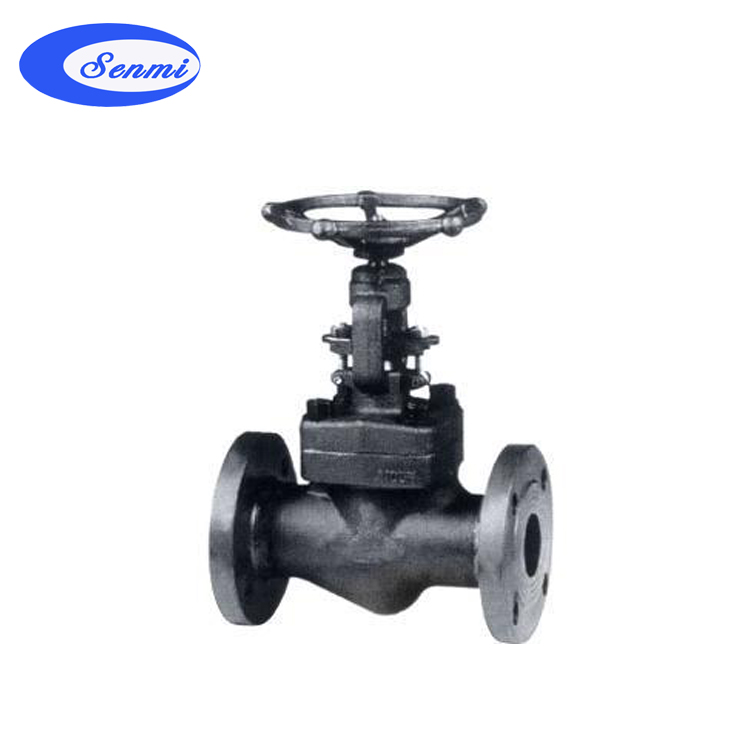

锻钢法兰截止阀简述 锻钢法兰截止阀有三种盖设计形式。第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封。客户有特殊要求时也可采用全焊透连接。第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。 锻钢法兰截止阀相关执行标准
结构:B.B或W.B;OS&Y 垫片:不锈钢+柔性石墨 法兰连接 整体阀座 设计和制造:GB/T1224;GB/T1228;GB/T12235 法兰尺寸:JB/T82.1-82.4-94 结构长度:JB/T96-95 实验和检验:API598 主体材质:A105,LF2,F5,F11,F22,F304,F304L,F316,F316L
锻钢法兰截止阀 150Lb~600Lb 标准材质明细表
序号
AS to ASTM
注意:客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢; 尺寸(mm)和重量(kg)
锻钢法兰端截止阀900Lb~1500Lb
标准材质明细表
