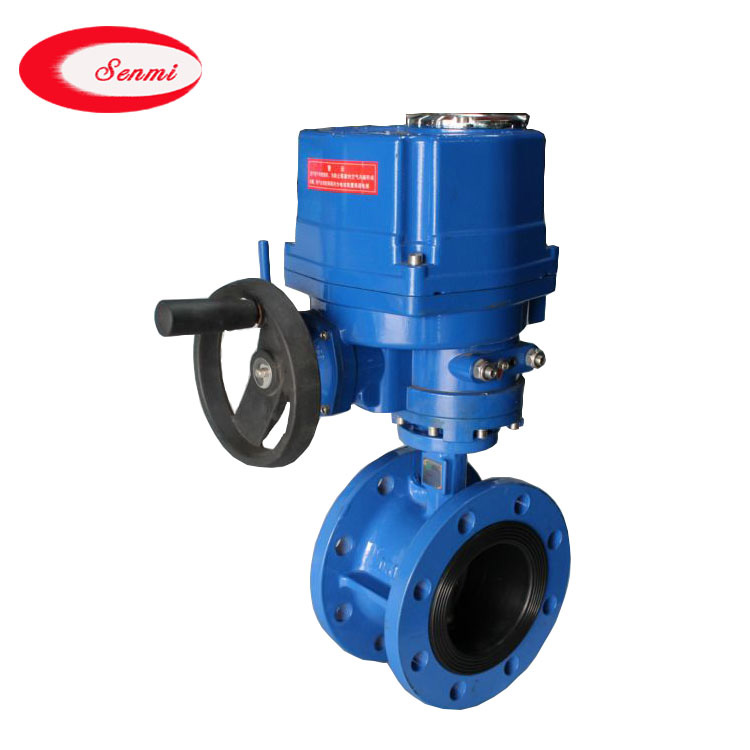

一、 电动硬密封法兰蝶阀 概述

电动硬密封法兰蝶阀采用精密的U形弹性密封圈及三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，电动法兰硬密封蝶阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、 电动硬密封法兰蝶阀 特点

1 、电动法兰偏心蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

三、 电动硬密封法兰蝶阀 执行机构

1. 电源：电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz)；控制线电压220V/50Hz(特殊订货60Hz)；远程控制电压24VDC。
2.工作环境：
3.环境温度：-20—+60℃(特殊订货-60—+80℃)
4.相对温度：≤90%(25℃时)
5.普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1-T4组的爆炸性　　气体混合物。(详见GB3836.1)
6 防护等级：户外型和防爆型为IP55(可订制IP67)。
7. 工作制：为短时10分钟(可订制30分钟)。

四、 电动硬密封法兰蝶阀 主要技术参数
