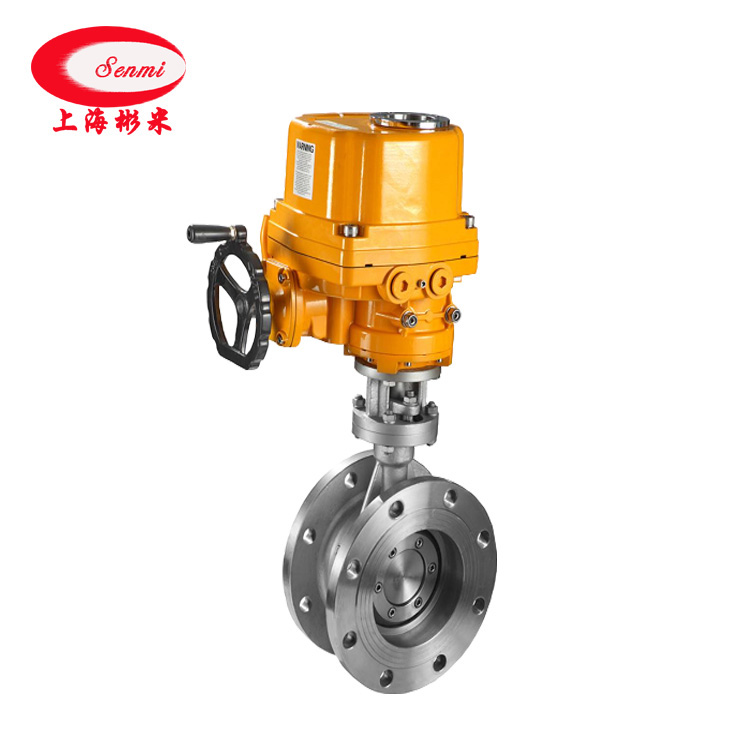

一、 电动防爆蝶阀 概述

电动防爆蝶阀 采用精密的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金 、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。电动防爆蝶阀采用原装进口SEIQ防爆电动执行机构配以三偏心硬密封蝶阀,具有良好的耐腐蚀性，使用寿命长，本阀均有双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

二、电动防爆蝶阀特点

1 、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。

3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长。
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。

5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装，便于用户使用。

三、电动防爆蝶阀SEIQ执行机构特点

1、   壳体-壳体为硬质铝合金，经阳极氧化处理和聚酯粉末涂层，耐腐蚀性强，防护等级IP67，防爆等级BT4，并有IP68和CT4供选择
2、   电机-全封闭式鼠笼式电机，体积小、扭矩大、惯性小、绝缘等级为F级，内置过热保护开关，可防止过热损坏电机。
3、   手动结构-手轮的设计保证案例可靠、省力、体积小、不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。(注:在电机不通电的状况下，电动执行器将保持永久手动状态)
4、   指示器-指示器安装在中心轴上，可以观察阀门位置。透镜采用凸透镜设计，不积水，观察方便。
5、   干燥器-用来控制温度，防止由于温度和天气变化导致执行器内部水分凝结，保持内部电气元件的干燥。
6、   限位开关-机械，电子双重限位。机械限位螺钉可调，案例可靠；电子限位开关由凸轮机构来控制，简单的调整机构能精确并方便地设定位置，无需电池支持(微动开关接点均匀为银质触点)
7、   扭矩开关-可提供过载保护，在阀门卡涩，有异物时，自动断开电机电源，更有效的保护阀门和电动执行器不受损坏。(出厂前已设定好，请用户不要随意更改设置)
8、   自锁-精密和双蜗轮蜗杆机构可高效传输大扭矩，效率高，噪音低(最大50分贝)，寿命长有自锁功能，防止反转，传动部分稳定可靠，出厂已经加满高效润滑脂，使用无需再加油。
9、   防脱螺栓-拆除外壳时，螺栓附在壳体上，不会脱落。外部螺栓均采为不锈钢材质。

四、电动防爆蝶阀主要性能规范

五、电动防爆蝶阀主要外形尺寸与连接尺寸( mm )
