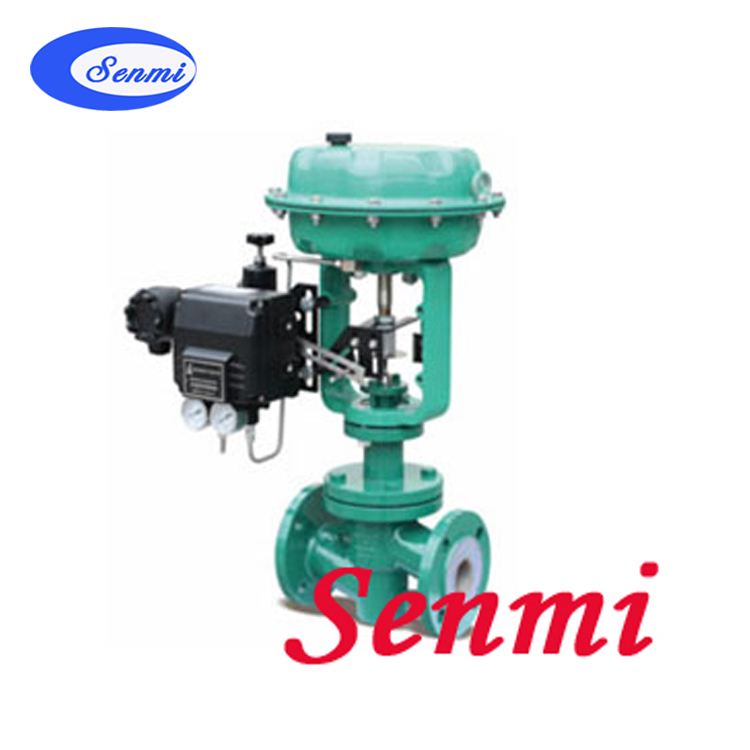

防爆气动调节阀 系列产品有标准型、调节切断型、波纹管密封型、夹套保温型、低温型、高温型等多个品种。产品公称压力等级有PN16、40、64;阀体口径范围DN20~200。适用流体温度由-200℃~+560℃范围内多种档次。泄漏量标准有Ⅳ级或Ⅵ级。流量特性有线性或等百分比。用户可根据具体工况进行选择。
SENMI阀门产品可与ZMAP、ZMBP、ZJHP、ZHAP、ZHBP、VP型等单座调节阀等效。
防爆气动调节阀特点
1.顶导向,低进高出,流路简单.阻力小,阀容量大。
2.可调范围大,固有可调比50,流量特性有直线和等百分比。
3.执行机构采用多弹簧结构,高度和重量均减少30%。
4.ZXP标准型金属阀芯适用于多种工作场合,达到Ⅳ级泄漏标准,ZXPQ型软密封结构阀芯达Ⅵ级泄漏标准。
ZXP-□□W型波纹管密封型调节阀,对移动的阀杆形成完全密封,堵绝流体外漏。
ZXPJ型调节阀带有保温夹套用于流体冷却后易结晶,凝固造成堵塞的场合。
ZXP-□□D低温型在低温和深冷场合使用。
ZXP-□□G高温型(450~560℃)
ZXP-□□S散热型(-60"~450℃)
防爆气动调节阀主要零件材料
阀体、阀盖:HT200,ZG230-450;ZG1Cr18Ni9Ti
阀芯、阀座:1Cr18Ni9Ti;司太莱合金堆焊
填料:增强聚四氟乙烯
波纹管:1Cr18Ni9Ti
垫片:橡胶石棉板1Cr18Ni9Ti 石墨缠绕垫片
膜盖:Q235
波纹膜片:丁青橡胶夹增强涤纶物
弹簧:60Si2Mn 50CrVA
阀杆、推杆:2Cr13、1Cr18Ni9Ti
衬套:2Cr13、1Cr18Ni9Ti
防爆气动调节阀规格与技术参数
公称通径 DN(mm)
20
25
32
40
50
65
80
100
125
150
200
阀座直径 dn(mm)
10
12
15
额定流量 系数(KV)
直线
1.8
2.8
4.4
6.9
11
17.6
27.5
44
69
110
176
275
440
690
等百分比
1.6
2.5
4.0
6.3
16
63
160
250
400
630
额定行程 L
60
膜片有效面积 Ae(cm2 )
280
600
1000
公称压力 PN(MPa)
1.6,4.0,6.4
固有流量特性
直线、等百分比
固有可调比(R)
信号范围 Pr(KPa)
20~100、40~200、20~60、60~100、80~240
气源压力
0.14~0.4
允许泄漏量
硬阀芯:Ⅳ级(10-4 ×Kv) 软阀芯:Ⅵ级GB/T4213-92
工作 温度 t(℃)
常温型
-20~200、-40~250、-60~250
散热型
-40~350、-60~450
高温型
450~560
低温型
-60~-100、-100~200、-200~-250
调节切断型
-40~150(阀芯夹PTFE) -60~100(阀芯夹增强PTFE)
